Elle dose l’eau chaude pour obtenir la bonne température
Un plancher chauffant se contente d’une eau à 35 °C quand la chaudière en produit 70. Entre les deux, la vanne mélangeuse marie l’eau chaude du générateur et l’eau refroidie du retour dans la juste proportion. Manuelle ou motorisée, elle est au cœur de la régulation des circuits de chauffage.
- 3 ou 4 voies
- Manuelle ou motorisée
- Température maîtrisée
1À quoi sert une vanne mélangeuse ?
Elle mélange deux eaux : l’eau chaude qui sort du générateur (chaudière, pompe à chaleur, capteurs solaires) et l’eau refroidie qui revient des radiateurs ou du plancher. En faisant varier la proportion des deux, elle fournit au circuit la température de départ dont il a besoin.
On la règle à la main à l’aide d’une molette graduée, ou bien on la motorise : un servomoteur, commandé par la régulation et souvent par une sonde extérieure, la fait tourner selon la météo.
2La vanne 3 voies
Elle possède une entrée d’eau chaude (A), une entrée d’eau de retour (B) et une sortie d’eau mélangée (AB) vers le circuit. En tournant, son secteur ouvre plus ou moins chaque entrée.

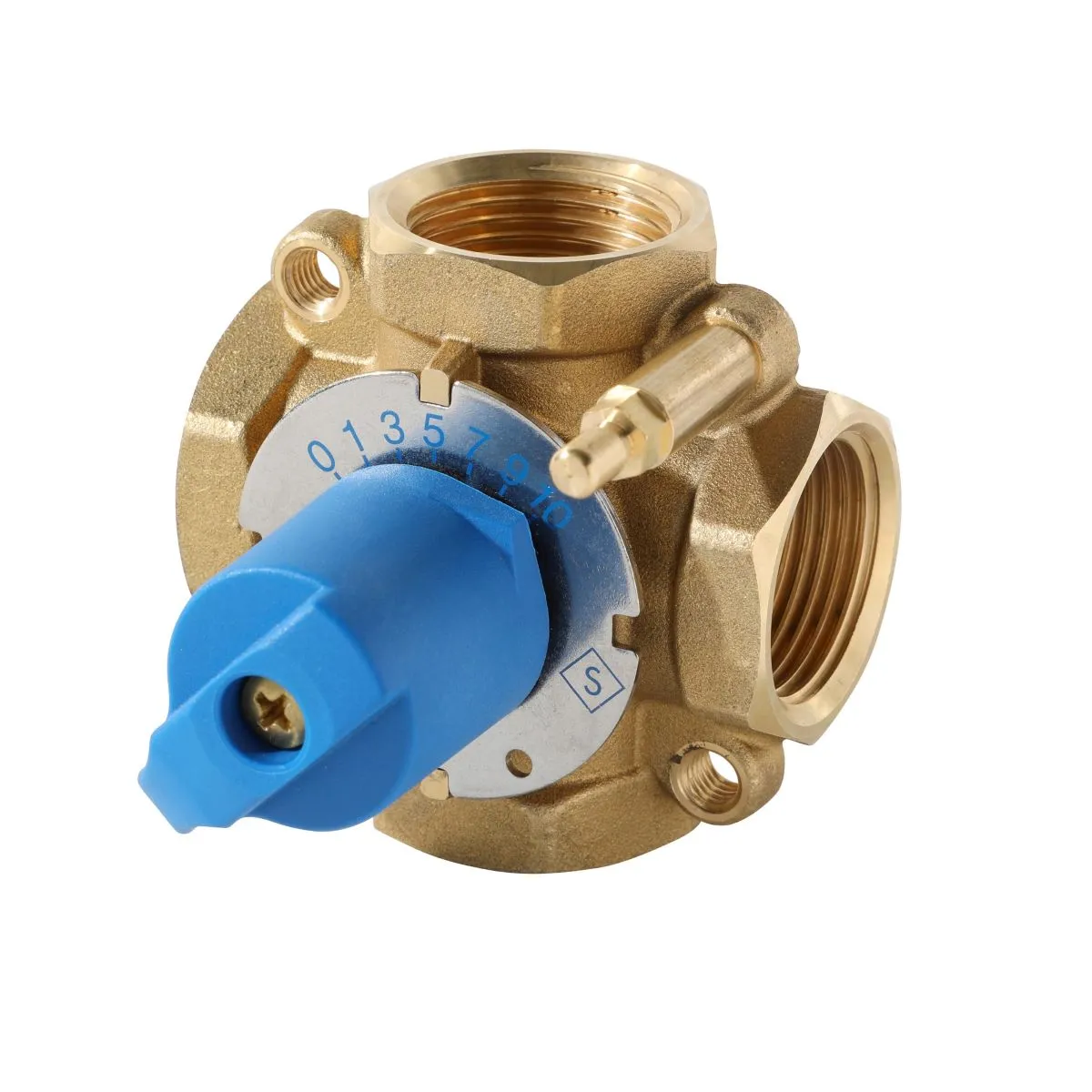

3La vanne 4 voies

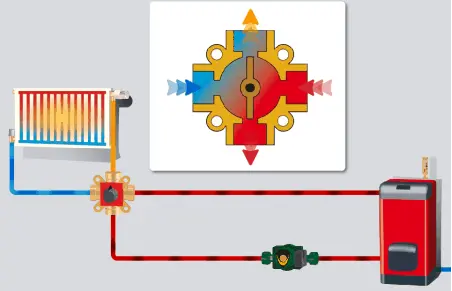

Elle relie deux boucles, celle de la chaudière et celle du circuit de chauffage. Son secteur rotatif forme deux chambres de mélange : d’un côté, il prépare le départ du circuit ; de l’autre, il réchauffe le retour qui repart vers la chaudière.
43 voies ou 4 voies : laquelle choisir ?
| Critère | Vanne 3 voies | Vanne 4 voies |
|---|---|---|
| Eau renvoyée au générateur | Froide | Réchauffée |
| Générateurs adaptés | Chaudière à condensation, pompe à chaleur | Anciennes chaudières fonte, bois ou fioul, à protéger de la condensation |
| Circulateurs | Un, sur le circuit après la vanne | Souvent un par boucle |
Plancher chauffant
C’est l’usage le plus courant : abaisser la température d’un plancher alimenté par une chaudière ou partagé avec des radiateurs.
Condensation préservée
Une chaudière à condensation ou une PAC rend davantage avec un retour froid : la vanne 3 voies est alors le bon choix.
Bien la dimensionner
Trop grosse, elle régule par à-coups ; trop petite, elle freine le débit. Elle se choisit selon le débit du circuit.
5Questions fréquentes
Comment régler une vanne mélangeuse manuelle ?
Tournez la molette par petits pas et attendez au moins une heure entre deux réglages : la maison réagit lentement. Plus on ouvre vers le repère « chaud », plus la température de départ monte.
Ma vanne est bloquée : que faire ?
Après l’été, le secteur peut coller. Débrayez le moteur et manœuvrez la molette doucement dans les deux sens. Si elle reste dure, un chauffagiste pourra la démonter et la nettoyer.
Est-ce la même chose qu’une vanne de zone ?
Non : la vanne de zone ouvre ou ferme un circuit, alors que la vanne mélangeuse règle une température en s’ouvrant progressivement.
À retenir
- La vanne mélangeuse mélange eau chaude et eau de retour pour donner au circuit la température voulue.
- Vanne 3 voies : retour froid vers le générateur, idéale avec une chaudière à condensation ou une PAC.
- Vanne 4 voies : retour réchauffé, utile pour protéger une ancienne chaudière.
- Motorisée, elle est pilotée par la régulation, souvent en fonction de la température extérieure.
