1La méthode en cinq étapes

Une pièce chauffée perd sa chaleur à travers les murs, les fenêtres, le toit et par le renouvellement d’air. Le radiateur doit compenser ces pertes, appelées déperditions, par le jour le plus froid de l’année. La méthode simplifiée utilisée ici, dite « G × V × ΔT », donne une estimation fiable pour une pièce ou une maison.

1. Calculer le volume de la pièce : surface × hauteur sous plafond.
2. Choisir le coefficient G, qui traduit la qualité d’isolation du logement.
3. Fixer les températures : celle voulue dans la pièce et la température extérieure de base de la commune.
4. Calculer les déperditions, puis ajouter une marge de sécurité.
5. Choisir le radiateur en tenant compte de la température de l’eau fournie par la chaudière ou la pompe à chaleur.

2Faites le calcul pour votre pièce

Estimation pour une pièce : pour une pompe à chaleur ou une maison entière, une étude thermique selon la norme NF EN 12831 reste la référence.

3Étape 1 : le volume des pièces

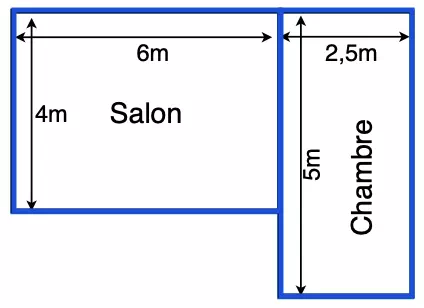

Prenons un exemple : une maison près de Toulouse, dans laquelle on veut installer un radiateur dans le salon (20 °C souhaités) et un autre dans la chambre (18 °C). La hauteur sous plafond est de 2,80 m.

• Salon : 6 × 4 = 24 m², soit 24 × 2,80 = 67,2 m³.
• Chambre : 5 × 2,5 = 12,5 m², soit 12,5 × 2,80 = 35 m³.

On travaille en volume plutôt qu’en surface : une pièce haute sous plafond demande plus de puissance qu’une pièce basse de même surface.

4Étape 2 : le coefficient G

Le coefficient G indique la puissance perdue par mètre cube et par degré d’écart avec l’extérieur (W/m³.°C). Plus la maison est isolée, plus il est faible. En l’absence d’étude, on le choisit selon l’époque de construction ou de rénovation :

5Étape 3 : les températures

La température souhaitée dans chaque pièce

La température extérieure de base

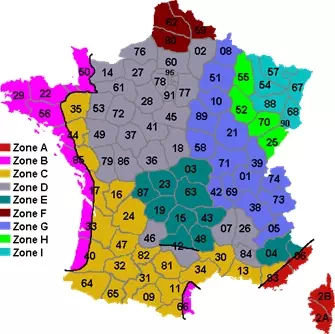

C’est la température la plus froide à prendre en compte pour la commune : elle dépend de la zone climatique (de A, la plus douce, à I, la plus froide) et de l’altitude. Le calculateur ci-dessus la détermine automatiquement.

Altitude	A	B	C	D	E	F	G	H	I
0 à 200 m	−2	−4	−5	−7	−8	−9	−10	−12	−15
201 à 400 m	−4	−5	−6	−8	−9	−10	−11	−13	−15
401 à 600 m	−6	−6	−7	−9	−11	−11	−13	−15	−19
601 à 800 m	−8	−7	−8	−11	−13	−12	−14	−17	−21
801 à 1 000 m	−10	−8	−9	−13	−15	−13	−17	−19	−23
1 001 à 1 200 m	−12	−9	−10	−14	−17	—	−19	−21	−24
1 201 à 1 400 m	−14	−10	−11	−15	−19	—	−21	−23	−25

Températures extérieures de base en °C, par zone et par altitude.

6Étape 4 : les déperditions et la marge

On ajoute ensuite une marge de sécurité, souvent 20 % pour une installation classique : elle couvre les relances après une baisse de température, les imprécisions de la méthode et les jours exceptionnellement froids.

7Étape 5 : tenir compte du régime d’eau

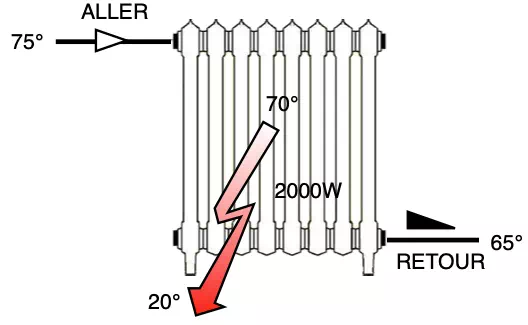

Un radiateur ne fournit sa puissance « catalogue » que si l’eau y entre assez chaude. Les fabricants l’annoncent selon la norme EN 442, en régime 75/65 : eau entrant à 75 °C, ressortant à 65 °C, pièce à 20 °C. L’écart moyen entre l’eau et l’air, appelé ΔT, vaut alors 50 °C.

Avec une eau moins chaude, le même radiateur chauffe beaucoup moins. La puissance varie à peu près comme (ΔT ÷ 50) à la puissance 1,3 :

8Choisir les radiateurs dans un catalogue

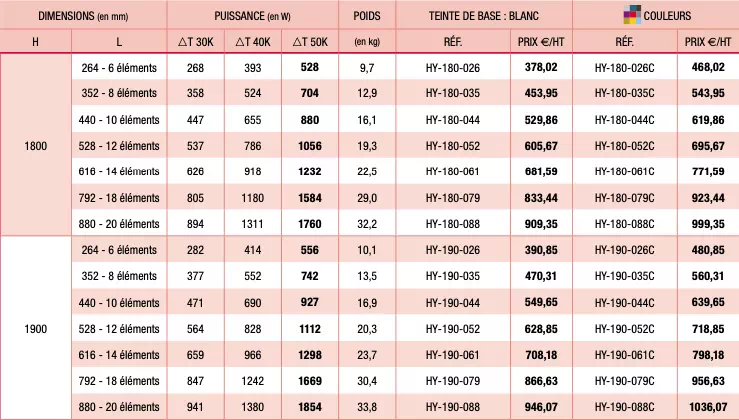

Les catalogues donnent la puissance de chaque modèle selon sa hauteur, sa longueur et son nombre de panneaux, souvent dans deux colonnes :

• ΔT = 50 °C : pour une chaudière classique (régime 75/65) ;
• ΔT = 30 °C : pour des émetteurs basse température (régime 55/45 environ).

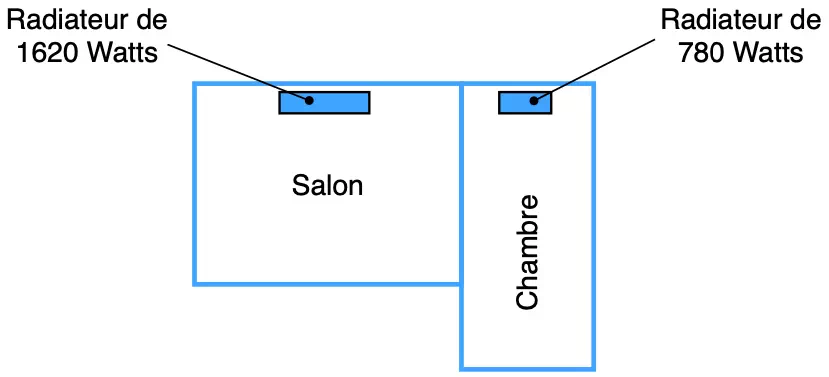

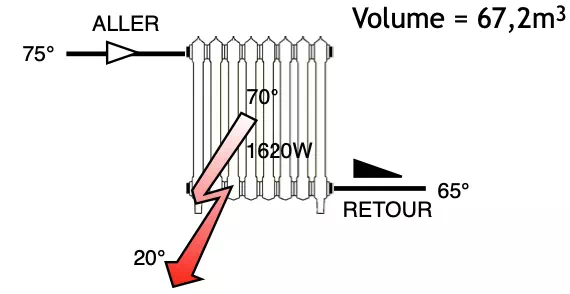

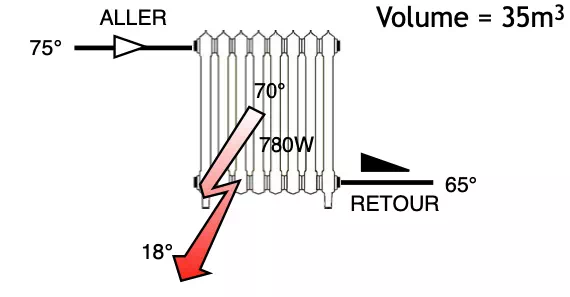

Pour l’exemple, on retient un radiateur d’au moins 1 620 W pour le salon. Pour la chambre, à ΔT 52, un modèle de 750 W catalogue suffit (780 × (50 ÷ 52)^1,3 ≈ 740 W).
