Il absorbe la dilatation de l’eau et garde la pression stable
Entre une installation froide et une installation en pleine chauffe, l’eau du circuit gagne 2 à 4 % de volume. Dans un circuit fermé, ce surplus n’a nulle part où aller : le vase d’expansion l’accueille, pour que la pression reste dans sa plage normale et que la soupape de sécurité reste fermée.
- Indispensable en circuit fermé
- Contrôle annuel conseillé
- Calculateur en ligne
1À quoi sert un vase d’expansion ?
Un chauffage central moderne fonctionne en circuit fermé : l’eau tourne en boucle entre la chaudière (ou la pompe à chaleur) et les radiateurs, sans contact avec l’air. Or l’eau ne se comprime pratiquement pas. Quand elle chauffe, elle prend du volume et, sans espace pour se dilater, la pression grimperait de plusieurs bars en quelques minutes.
Le vase d’expansion fermé offre cet espace. Il protège la chaudière, les radiateurs et les raccords, et il évite que la soupape de sécurité ne s’ouvre à chaque cycle de chauffe.
entre une eau à 10 °C et une eau à 80 °C.
à absorber quand l’installation monte à 80 °C.
tarage habituel sur une chaudière de maison individuelle.

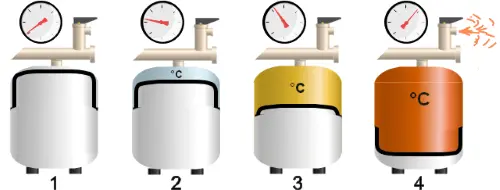

2Comment fonctionne-t-il ?

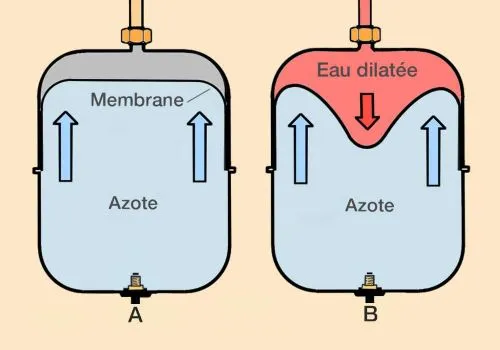

À l’intérieur, une membrane en caoutchouc partage la cuve en deux. Côté raccord se trouve l’eau du chauffage ; de l’autre côté, un gaz (le plus souvent de l’azote) mis sous pression en usine. Ce gaz fait office de ressort : quand l’eau se dilate, elle repousse la membrane et comprime le gaz ; quand elle refroidit, le gaz la renvoie dans les tuyaux.

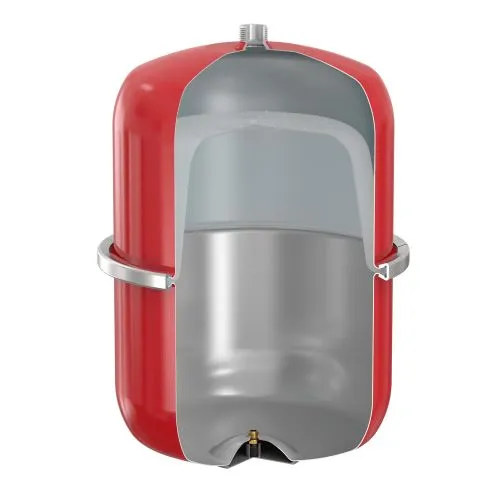

Vase à membrane
Le modèle le plus courant en maison individuelle. La membrane est fixe : si elle se perce, on remplace le vase entier.
Vase à vessie
L’eau est contenue dans une poche en caoutchouc interchangeable et ne touche pas la cuve. Réservé surtout aux vases de grande capacité.
3Où est-il installé ?
Sur la plupart des chaudières murales au gaz, le vase est intégré à l’appareil, avec une capacité de l’ordre de 6 à 10 litres. C’est suffisant pour un petit logement, mais souvent trop juste pour une grande maison ou des radiateurs en fonte qui contiennent beaucoup d’eau : on ajoute alors un vase complémentaire, fixé au mur.
Sur le retour
Le raccordement conseillé se fait sur le retour, près du générateur et en amont du circulateur, là où l’eau est la moins chaude.
Jamais isolé par erreur
Une vanne de service facilite l’entretien, mais elle doit rester ouverte et cadenassée : un vase isolé ne protège plus rien.
Accessible
Prévoir l’accès à la valve de gonflage pour les contrôles. Un vase posé valve vers le bas limite la chaleur sur la membrane.
4Bien le choisir et le régler
Le volume d’un vase ne se choisit pas au jugé : il se calcule. Quatre éléments entrent en jeu :
- Le volume d’eau de l’installation : des radiateurs en fonte ou un plancher chauffant en contiennent bien plus que des radiateurs en acier.
- La température maximale de l’eau : plus elle est élevée, plus l’eau se dilate. À volume égal, une pompe à chaleur à 45 °C demande un vase plus petit qu’une chaudière réglée à 80 °C.
- La hauteur de l’installation, qui fixe la pression de gonflage.
- Le tarage de la soupape de sécurité : plus l’écart est grand entre la pression de gonflage et la soupape, plus le vase peut être petit.
La pression de gonflage
Les vases sont livrés prégonflés, souvent autour de 1 à 1,5 bar, mais ce réglage doit être adapté à la maison. Il se fait à vide, avant de remplir l’installation : la pression du gaz doit au moins compenser la hauteur d’eau au-dessus du vase (0,1 bar par mètre), avec une petite marge pour garder de la pression au point haut.
Gonflage trop faible
L’eau remplit le vase dès la mise en eau : il n’a plus de réserve pour la dilatation, la pression s’envole en chauffe et la soupape décharge.
Gonflage trop fort
Le vase ne se remplit qu’à haute pression : à froid, les radiateurs du haut manquent de pression et l’air peut entrer dans le circuit.
5Contrôle et entretien
Un vase perd lentement sa pression de gaz au fil des années. Un contrôle lors de l’entretien annuel de la chaudière suffit le plus souvent. Pour une mesure juste, le côté eau doit être à zéro bar :
- Arrêter le chauffage et laisser l’installation refroidir.
- Isoler le vase du circuit, ou faire baisser la pression d’eau jusqu’à zéro au manomètre de la chaudière.
- Mesurer la pression du gaz à la valve du vase (valve de type pneu) avec un manomètre.
- Regonfler avec une pompe jusqu’à la pression calculée, ou dégonfler si elle est trop haute.
- Remettre en eau, purger les radiateurs et ramener la pression à froid à la valeur habituelle.
6Pannes fréquentes
| Ce que vous constatez | Cause probable | Que faire ? |
|---|---|---|
| La pression monte fortement en chauffe (au-delà de 2,5 bar) | Vase dégonflé ou trop petit | Contrôler le gonflage ; sinon, ajouter un vase complémentaire |
| La soupape de sécurité goutte ou s’ouvre | Vase dégonflé, membrane percée ou vase sous-dimensionné | Contrôler d’abord le vase, puis la soupape |
| Il faut rajouter de l’eau régulièrement | La soupape évacue l’eau à chaque chauffe à cause du vase, ou une fuite existe | Contrôler le vase, puis chercher une fuite |
| De l’eau sort de la valve de gonflage | Membrane percée | Remplacer le vase |
| Radiateurs froids en haut, bruits d’air | Pression trop basse au point haut | Revoir le gonflage et la pression de remplissage, purger |
7Questions fréquentes
Quelle pression dans le vase d’expansion d’une chaudière ?
Elle dépend de la hauteur de la maison : environ la hauteur d’eau au-dessus du vase divisée par 10, plus 0,3 bar. En maison individuelle, on se situe le plus souvent entre 0,8 et 1,5 bar. La notice du fabricant de la chaudière donne la valeur conseillée.
Peut-on regonfler un vase d’expansion soi-même ?
Oui, avec un manomètre et une pompe, installation froide et côté eau à zéro bar. Si de l’eau sort de la valve, ou en cas de doute, faites appel à un chauffagiste.
Quelle est la durée de vie d’un vase d’expansion ?
Il n’y a pas de durée fixe : un vase bien réglé et contrôlé régulièrement dure souvent plus de dix ans. Le remplacement s’impose quand la membrane est percée ou que la cuve est corrodée.
Un vase de chauffage peut-il servir pour l’eau sanitaire ?
Non. Le vase d’expansion sanitaire possède une membrane compatible avec l’eau potable et se pose sur l’arrivée d’eau froide du chauffe-eau. Les deux ne sont pas interchangeables.
Et le vase d’expansion ouvert ?
C’est un bac placé au point le plus haut de l’installation, à l’air libre. On le rencontre surtout sur les anciennes installations et certaines chaudières à bois. Voir la fiche vase d’expansion ouvert.
À retenir
- Le vase d’expansion fermé absorbe les 2 à 4 % de volume que prend l’eau en chauffant.
- Un gaz sous pression, séparé de l’eau par une membrane, joue le rôle de ressort.
- Son gonflage se règle à vide : environ la hauteur de l’installation divisée par 10, plus 0,3 bar.
- Une pression qui s’envole en chauffe ou une soupape qui goutte signalent le plus souvent un vase dégonflé.
