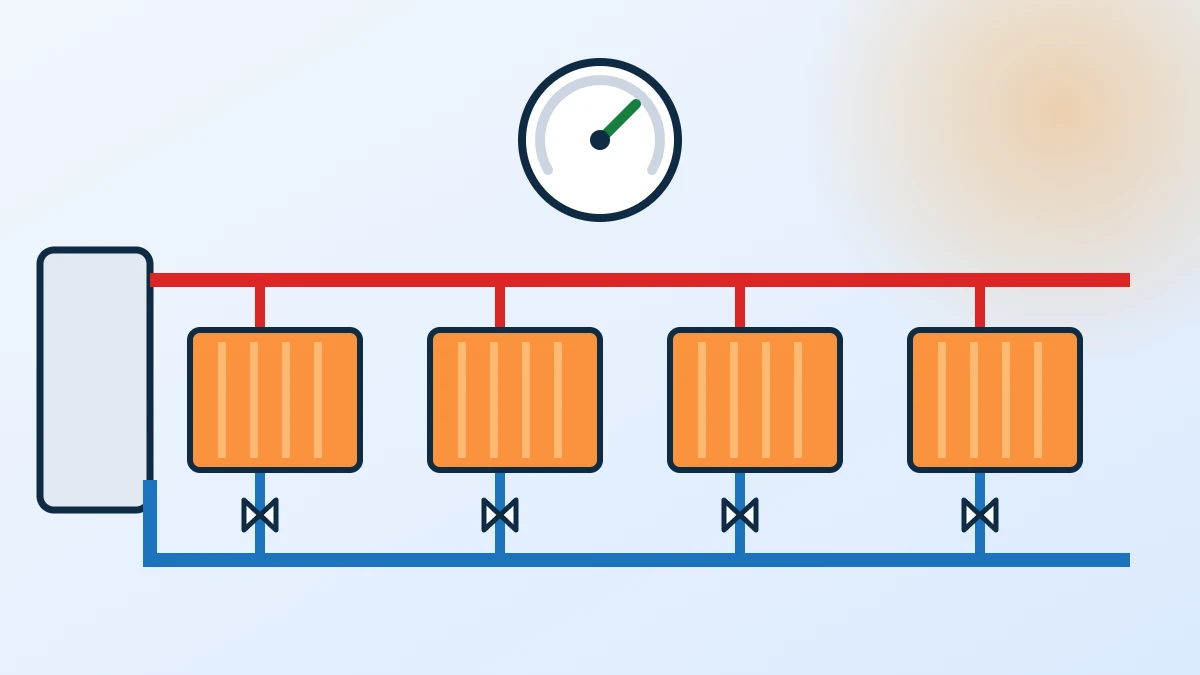

L’équilibrage hydraulique : le bon débit dans chaque radiateur
L’eau prend toujours le chemin le plus facile : les radiateurs proches du circulateur reçoivent trop d’eau et surchauffent, les plus éloignés restent tièdes. Équilibrer le réseau, c’est freiner les circuits favorisés pour que chaque émetteur reçoive juste le débit dont il a besoin. Plus de confort, une eau moins chaude et un circulateur qui tourne moins vite.
- Débit par radiateur
- Tés et robinets préréglables
- Calculateur intégré
1Pourquoi équilibrer un réseau ?
Dans un réseau bitube, chaque radiateur est une dérivation entre le départ et le retour. Le chemin vers le premier radiateur est court, donc peu résistant ; celui vers le dernier est long. Sans réglage, l’eau se précipite dans les premiers radiateurs, et il faut monter la température ou la vitesse du circulateur pour chauffer les derniers.
Plus de confort
Toutes les pièces atteignent leur température, sans surchauffe près de la chaudière.
Moins de consommation
On peut baisser la température de l’eau et la vitesse du circulateur : une chaudière à condensation condense mieux, une pompe à chaleur gagne en efficacité.
Moins de bruit
Les sifflements des robinets et des tuyauteries, dus à des débits excessifs, disparaissent.
2Les symptômes d’un réseau déséquilibré
Les radiateurs éloignés ou à l’étage chauffent mal alors que les autres sont brûlants.
Certaines pièces mettent des heures à monter en température.
L’eau revient presque aussi chaude qu’au départ : la chaudière à condensation ne condense plus.
Des robinets qui chantent quand les autres se ferment.
Avant d’équilibrer, écartez les autres causes d’un radiateur froid : air à purger, pression trop basse, boues ou robinet bloqué.
3Les organes de réglage
Le té de réglage
Placé sur la sortie du radiateur, sous un capuchon. On le ferme complètement puis on le rouvre d’un nombre de tours déterminé : plus il est fermé, moins le radiateur reçoit d’eau.
Le robinet thermostatisable préréglable
Une bague graduée, souvent de 1 à 6, limite son débit maximal. Le robinet thermostatique règle ensuite la température de la pièce.
Le robinet dynamique
Il limite automatiquement le débit à la valeur réglée, quelle que soit la pression : l’équilibrage reste juste même quand d’autres robinets se ferment.
La vanne d’équilibrage
Sur les grands réseaux, une vanne avec prises de pression par colonne ou par circuit permet de mesurer et régler le débit.
4La méthode
- Lister les radiateurs et la puissance nécessaire dans chaque pièce, à partir des déperditions ou de la puissance des radiateurs au régime réel.
- Calculer le débit de chacun pour l’écart de température choisi entre départ et retour, par exemple 10 °C.
- En déduire le Kv, la perméabilité que doit avoir le robinet, pour la pression disponible à ses bornes, souvent autour de 10 kPa.
- Régler chaque robinet ou té sur la position qui donne ce Kv, d’après le tableau du fabricant ; le radiateur le plus défavorisé reste grand ouvert.
- Ajuster le circulateur, de préférence en pression proportionnelle, puis vérifier au thermomètre l’écart départ-retour de quelques radiateurs.
5Calculez les débits et les Kv de vos radiateurs
Débit et Kv de chaque radiateur
Jusqu’à huit radiateurs ; laissez 0 pour une ligne inutilisée.
1. Le régime de fonctionnement
2. La puissance de chaque radiateur
Reportez chaque Kv dans l’abaque du fabricant de vos robinets ou tés de réglage pour trouver la position correspondante. Le débit total sert aussi à choisir le circulateur.
6Le cas du plancher chauffant
Chaque boucle part du collecteur et y revient ; leurs longueurs diffèrent selon les pièces. Le collecteur porte, sur chaque retour, un débitmètre réglable : on règle directement le débit de chaque boucle, en L/min, calculé avec un écart de 5 °C. Les boucles les plus longues, plus résistantes, restent les plus ouvertes.
860 × 1,2 ÷ 5 = 206 L/h, soit 3,4 L/min.
au-delà, la perte de charge devient trop forte.
7Questions fréquentes
Mes radiateurs n’ont pas de té de réglage : que faire ?
Remplacez les robinets par des modèles thermostatisables préréglables ou dynamiques, ou ajoutez des tés de réglage au retour lors d’une intervention sur le circuit.
Les robinets thermostatiques suffisent-ils à équilibrer ?
Non : ils règlent la température de la pièce, pas le débit maximal. Grands ouverts au démarrage, ils laissent passer trop d’eau dans les premiers radiateurs, sauf s’ils sont préréglables.
Et dans un réseau monotube ?
L’eau traverse les radiateurs les uns après les autres et se refroidit en chemin ; on règle la part d’eau dérivée dans chaque radiateur. Voir les types de réseaux de radiateurs.
Faut-il rééquilibrer après un changement de chaudière ?
Oui, surtout pour une pompe à chaleur, qui travaille avec une eau plus tiède et un écart départ-retour plus faible : les débits changent, les réglages aussi.
À retenir
- Sans réglage, l’eau favorise les radiateurs proches du circulateur.
- Débit = 860 × puissance en kW ÷ écart de température.
- Kv = débit en m³/h ÷ racine de la pression en bar, à reporter dans l’abaque du robinet.
- On baisse ensuite la température d’eau et la vitesse du circulateur.
