Elle protège la chaudière à bois d’un retour d’eau trop froid
Une chaudière à bûches ou à granulés n’aime pas recevoir une eau froide : les fumées se condensent sur ses parois et y déposent des goudrons. La vanne thermique garde l’eau dans la chaudière jusqu’à ce qu’elle soit bien chaude, puis la laisse charger progressivement le ballon de stockage.
- Chaudières bois et charbon
- Sans électricité
- Charge du ballon tampon
1À quoi sert une vanne thermique ?
Au démarrage du feu, l’eau de la chaudière est froide. Si elle partait aussitôt dans le ballon ou les radiateurs, elle reviendrait froide et la chaudière peinerait à monter en température. Pire : les parois froides du foyer feraient condenser la vapeur contenue dans les fumées.
La vanne thermique fait tourner l’eau en boucle courte dans la chaudière tant qu’elle n’a pas atteint sa température de fonctionnement. Ensuite, elle ouvre peu à peu le passage vers le ballon, tout en veillant à ce que le retour reste chaud.
2Comment fonctionne-t-elle ?

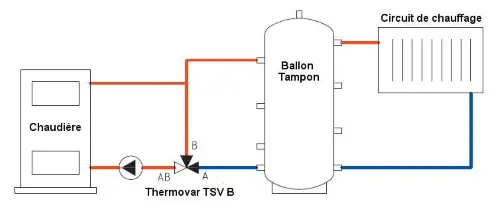

La vanne a trois voies : l’eau venant du départ de la chaudière (A), l’eau de retour du ballon (B) et la sortie vers la chaudière (AB). Un élément thermostatique, qui se dilate avec la chaleur, règle seul la part de chaque entrée, sans électricité.
3Choix et installation
- La température d’ouverture se choisit selon la chaudière, souvent 55, 60 ou 65 °C.
- Le diamètre dépend du débit de la boucle chaudière–ballon, donc de la puissance de la chaudière.
- Sur le retour de la chaudière, avec le circulateur de charge, en respectant le repérage A, B et AB.
- Des vannes d’isolement pour changer l’élément thermostatique sans vidanger.
4À ne pas confondre
Robinet thermostatique
Sur un radiateur, il ferme l’arrivée d’eau quand la pièce est à la bonne température.
Mitigeur thermostatique
Il mélange eau chaude et eau froide sanitaires pour une température de douche stable.
Soupape thermique
Organe de sécurité : elle vide l’eau brûlante d’une chaudière à bois en surchauffe.
5Questions fréquentes
Ma chaudière à bois s’encrasse vite : la vanne est-elle en cause ?
C’est possible : un élément thermostatique fatigué laisse passer une eau trop froide. Mais le bois humide et un tirage mal réglé encrassent aussi. Faites vérifier la température de retour pendant la chauffe.
Faut-il une vanne thermique avec un poêle bouilleur ?
Les fabricants la recommandent souvent dès que l’appareil charge un ballon. La notice indique la température de retour minimale à respecter.
L’élément thermostatique s’use-t-il ?
Oui, avec les années. Sur la plupart des modèles, il se remplace sans changer le corps de la vanne.
À retenir
- La vanne thermique protège les chaudières à bois ou à charbon d’un retour d’eau trop froid.
- Au démarrage, elle renvoie toute l’eau vers la chaudière ; ensuite, elle charge le ballon en mélangeant le retour.
- On évite ainsi la condensation, les goudrons et la corrosion du foyer.
- Sa température d’ouverture se choisit selon la chaudière, souvent entre 55 et 65 °C.
