Elle refroidit la chaudière à bois quand le feu s’emballe
Une chaudière à bûches ou à charbon ne s’éteint pas d’un simple clic : si le courant est coupé et que le circulateur s’arrête, le foyer continue de chauffer l’eau. La soupape thermique évite l’ébullition en évacuant l’eau trop chaude et en faisant entrer de l’eau froide, sans aucune électricité.
- Chaudières bois et charbon
- Ouverture vers 95 °C
- Fonctionne sans électricité
1À quoi sert une soupape thermique ?
Avec un brûleur gaz ou fioul, couper l’alimentation arrête aussitôt la production de chaleur. Avec le bois ou le charbon, les braises continuent de chauffer. Si l’eau ne circule plus, sa température dépasse 100 °C, elle se vaporise et la pression monte brutalement.
La soupape thermique surveille la température de l’eau dans la chaudière grâce à une sonde. Au-delà du seuil, souvent 95 °C, elle s’ouvre et refroidit la chaudière. Elle fonctionne grâce à la dilatation d’un liquide dans sa sonde : ni courant, ni pile.

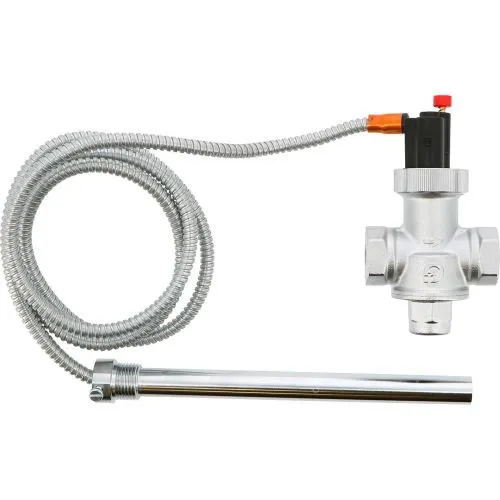

2La soupape thermique simple
Sa sonde est placée dans un doigt de gant, au point le plus chaud de la chaudière. Quand l’eau atteint le seuil d’ouverture, la soupape évacue l’eau chaude vers l’égout. L’eau perdue est remplacée par de l’eau froide du réseau grâce au remplissage de l’installation, ce qui refroidit la chaudière.
Dès que la température redescend, la soupape se referme d’elle-même.

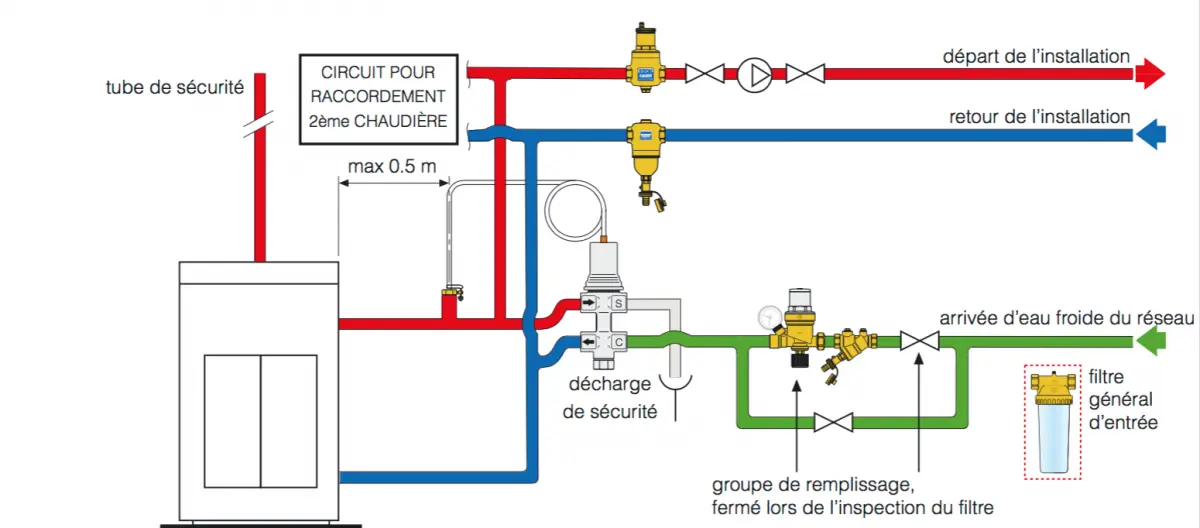

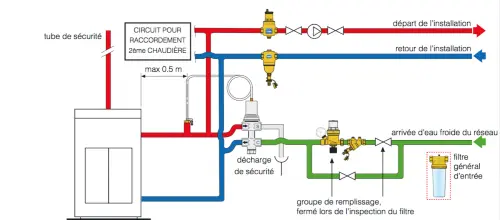

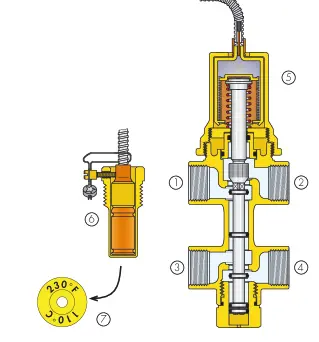

3La soupape thermique double
La soupape double agit sur deux circuits à la fois : elle vide l’eau brûlante de la chaudière vers l’égout et, en même temps, fait entrer l’eau froide du réseau. Le refroidissement est plus rapide et ne dépend plus du remplissage de l’installation.
4Installation et contrôle
- Sonde au point le plus chaud de la chaudière, dans le doigt de gant prévu par le fabricant.
- Eau froide toujours disponible : l’arrivée ne doit pas pouvoir être fermée par erreur, et fonctionner même en cas de coupure de courant.
- Évacuation visible vers l’égout, prévue pour de l’eau presque bouillante.
- Essai chaque année avec le bouton de test : la soupape doit s’ouvrir puis se refermer sans fuite.
5Questions fréquentes
Ma soupape thermique coule : pourquoi ?
Soit la chaudière a vraiment dépassé le seuil (tirage trop fort, circulateur arrêté, ballon tampon déjà plein), soit le clapet est encrassé et ne se referme plus. Dans le premier cas, il faut revoir la conduite du feu ; dans le second, nettoyer ou remplacer la soupape.
Est-elle obligatoire sur une chaudière à bois ?
Sur une chaudière à combustible solide raccordée en circuit fermé, une protection contre la surchauffe est indispensable : soupape thermique ou échangeur de sécurité, selon les préconisations du fabricant.
Et avec un vase d’expansion ouvert ?
Le vase ouvert laisse la vapeur s’échapper librement, ce qui limite déjà la pression. Lors d’un passage en circuit fermé, la soupape thermique devient en revanche nécessaire.
À retenir
- La soupape thermique protège les chaudières à bois ou à charbon contre la surchauffe, même sans électricité.
- Simple : elle évacue l’eau trop chaude ; double : elle évacue l’eau chaude et fait entrer l’eau froide en même temps.
- Elle s’ouvre vers 95 °C grâce à une sonde placée au point le plus chaud.
- Elle complète la soupape de sécurité et la régulation, sans les remplacer.
