La barrière qui protège l’eau potable de l’eau du chauffage
Le circuit de chauffage est rempli avec l’eau du réseau. Mais l’inverse ne doit jamais se produire : une eau chargée de boues ou d’antigel ne doit pas pouvoir remonter vers le robinet de la cuisine, ni vers celui des voisins. C’est le rôle du disconnecteur.
- Protection de l’eau potable
- Deux clapets en série
- Vidange automatique à l’égout
1À quoi sert un disconnecteur ?
Un retour d’eau vers le réseau peut survenir de deux façons : par contre-pression, quand la pression de l’installation dépasse celle du réseau, ou par siphonnage, quand la pression du réseau chute brutalement (coupure, casse de canalisation, forte demande dans le quartier).
Le disconnecteur coupe alors la liaison entre les deux : il se ferme et vide à l’égout l’eau qui se trouve entre ses clapets. Aucune goutte ne peut remonter vers l’eau potable, même si un clapet est défaillant.
2Comment fonctionne-t-il ?

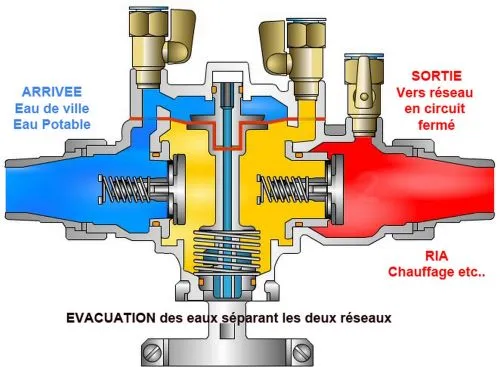

Il réunit deux clapets anti-retour montés l’un derrière l’autre et, entre les deux, une zone intermédiaire équipée d’une soupape de décharge. En temps normal, l’eau traverse les deux clapets. Si la pression s’inverse, les clapets se ferment et la zone intermédiaire se vide à l’air libre.
3Quel modèle choisir ?
La norme NF EN 1717 classe les eaux selon leur danger pour la santé. Plus l’eau de l’installation est à risque, plus la protection doit être forte :
| Eau de l’installation | Catégorie | Protection courante |
|---|---|---|
| Eau chaude sanitaire | 2 | Clapet anti-retour contrôlable (EA) |
| Chauffage sans additif | 3 | Disconnecteur non contrôlable (CA) |
| Chauffage avec antigel ou produits de traitement | 4 | Disconnecteur contrôlable à zone de pression réduite (BA) |
| Eaux usées, piscine | 5 | Surverse ou rupture de charge |
Classement indicatif : le choix final dépend de l’installation et des règles locales.
4Installation et contrôle
- Sur la ligne de remplissage du chauffage, précédé d’une vanne et d’un filtre qui protège les clapets.
- Dans un local hors gel et accessible, décharge visible et raccordée à l’égout par un entonnoir.
- Jamais dans un regard ou une zone inondable : la décharge ne doit pas pouvoir être noyée.
- Contrôle annuel des modèles BA par un vérificateur agréé.
5Questions fréquentes
Mon disconnecteur coule à l’égout : est-ce grave ?
Une décharge ponctuelle, lors d’une chute de pression du réseau, est normale : c’est sa fonction. Un écoulement permanent signale en revanche un clapet encrassé ou usé, à nettoyer ou à remplacer.
Est-il obligatoire pour remplir un chauffage ?
Oui : un raccordement fixe entre le réseau d’eau potable et un circuit de chauffage doit être protégé par un dispositif adapté, au minimum un disconnecteur de type CA.
Un simple clapet anti-retour ne suffit-il pas ?
Non. Un clapet peut rester entrouvert à cause d’une impureté. Le disconnecteur double la protection et, surtout, vide la zone entre ses clapets : même en cas de défaut, l’eau du chauffage part à l’égout et non vers le réseau.
À retenir
- Le disconnecteur empêche l’eau du chauffage de revenir dans le réseau d’eau potable.
- Deux clapets en série et une zone intermédiaire qui se vide à l’égout en cas de risque.
- Chauffage sans additif : type CA ; avec antigel ou traitement : type BA, contrôlé chaque année.
- Une décharge permanente signale un clapet encrassé.
