Clapet anti-thermosiphon - Le Guide Du Chauffage

Accessoires chauffage · Circulation et équilibrage

Il empêche l’eau chaude de circuler toute seule

L’eau chaude est plus légère que l’eau froide : même circulateur arrêté, elle peut monter d’elle-même vers les radiateurs. C’est le thermosiphon. Résultat : des pièces qui chauffent en plein été ou un ballon d’eau chaude qui se vide de sa chaleur. Le clapet anti-thermosiphon ferme la porte à cette circulation parasite.

Circulation naturelle bloquée
S’ouvre avec le circulateur
Neutralisable à la main

1Qu’est-ce que le thermosiphon ?

En chauffant, l’eau devient moins dense et s’élève ; en refroidissant, elle redescend. Dès que la chaudière se trouve plus bas que les radiateurs, une circulation naturelle peut s’installer, sans aucune pompe. Les anciennes installations en fonctionnaient d’ailleurs ainsi, avec de très gros tuyaux.

Sans clapet : le radiateur chauffe alors que le thermostat a arrêté le circulateur.

Avec clapet : circulateur arrêté, rien ne circule.

Chauffage fantôme

Des pièces chauffent alors que le thermostat ne demande rien, en demi-saison ou en été.

Eau chaude refroidie

Quand la chaudière ne produit que l’eau chaude sanitaire, la chaleur du ballon part dans les radiateurs.

Surconsommation

Toute cette chaleur dissipée sans besoin se paie sur la facture.

2Le rôle du clapet

Le clapet anti-thermosiphon est fermé par son propre poids ou par un léger ressort. La faible poussée d’une circulation naturelle ne suffit pas à le soulever : seule la pression du circulateur en marche l’ouvre.

Quand le thermostat arrête le circulateur, le clapet retombe aussitôt et isole les radiateurs de la chaudière. La régulation reprend ainsi tout son sens : on chauffe quand on le demande, pas autrement.

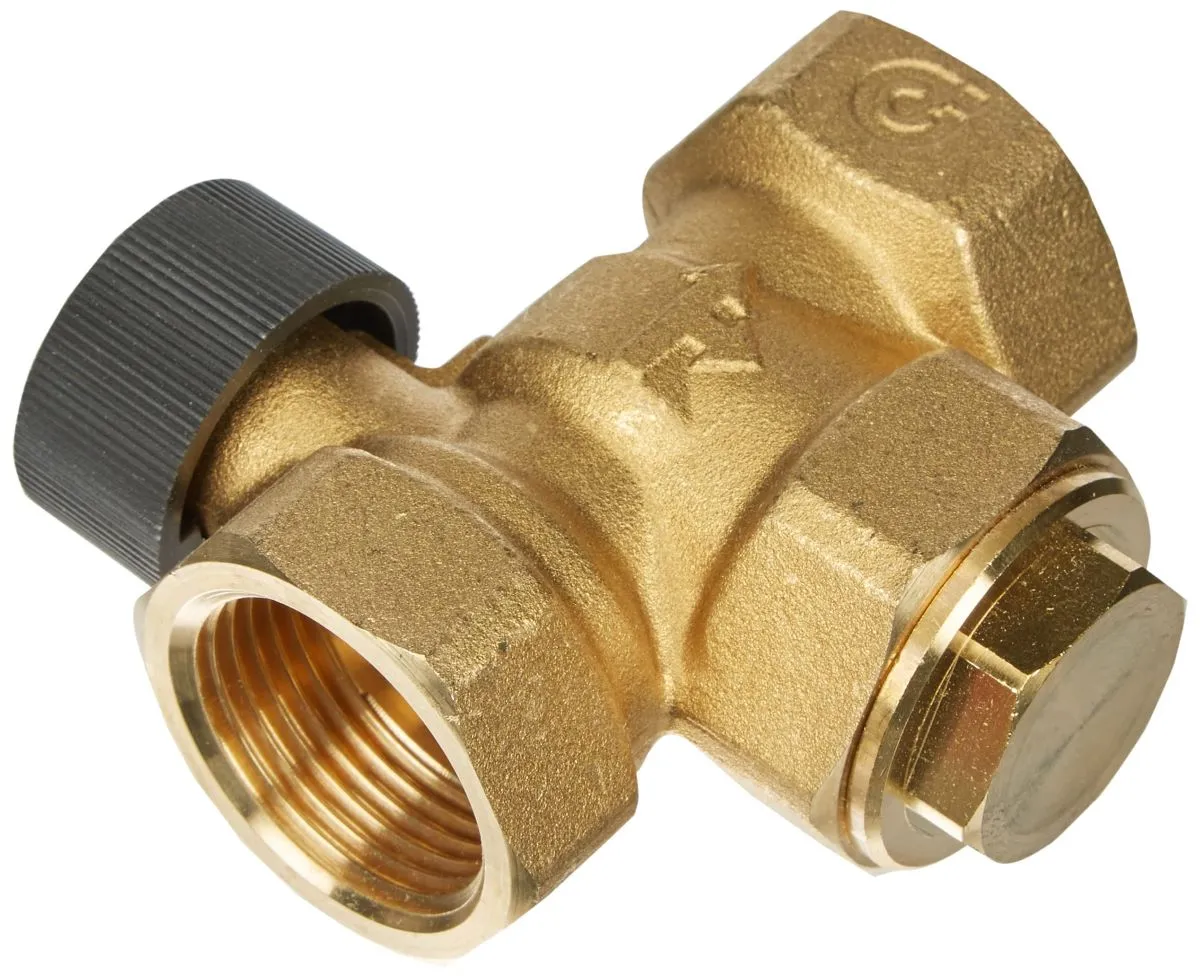

Clapet anti-thermosiphon avec volant de manœuvre — Clapet anti-thermosiphon avec son volant.

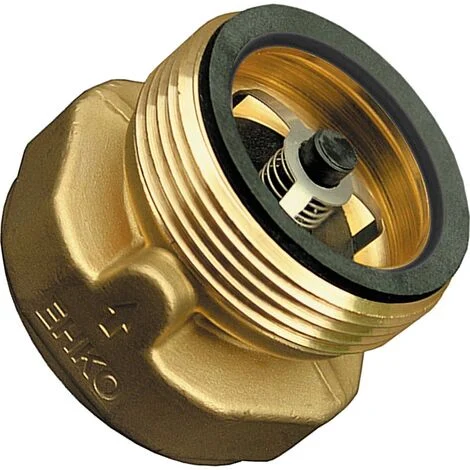

Clapet anti-thermosiphon à disque à insérer dans un raccord — Variante compacte à disque, logée dans un raccord.

3Installation

Sur le départ de chaque circuit concerné, juste après le circulateur, dans le sens indiqué par la flèche.
Droit ou en équerre : de nombreux modèles s’adaptent aux deux configurations en déplaçant le bouchon.
Volant de neutralisation : il permet d’ouvrir le clapet à la main, pour vidanger ou pour chauffer en circulation naturelle si le circulateur tombe en panne.

Déjà intégré ? Beaucoup de chaudières, de groupes de pompage et certains circulateurs possèdent déjà un clapet. Vérifiez avant d’en ajouter un second, qui freinerait inutilement l’eau.

4Questions fréquentes

Mes radiateurs chauffent en été : pourquoi ?

Si la chaudière produit l’eau chaude sanitaire, l’eau du circuit reste chaude et peut monter d’elle-même vers les radiateurs. Un clapet anti-thermosiphon sur le départ chauffage supprime ce phénomène.

Un clapet anti-retour classique fait-il l’affaire ?

Pas toujours : un clapet anti-retour très léger peut être soulevé par le thermosiphon. Le clapet anti-thermosiphon est conçu pour résister à cette faible poussée.

Le clapet peut-il empêcher le chauffage de fonctionner ?

S’il est bloqué fermé par des boues, oui : les radiateurs restent froids alors que le circulateur tourne. Ouvrir le volant de neutralisation permet de le vérifier.

À retenir

Le thermosiphon est une circulation naturelle de l’eau chaude, même circulateur arrêté.
Le clapet anti-thermosiphon ne s’ouvre que sous la poussée du circulateur.
Il se pose sur le départ, juste après le circulateur.
Son volant permet de l’ouvrir à la main en cas de besoin.
