Elle rend indépendants la chaudière et les circuits de chauffage
Quand une installation compte plusieurs circuits (radiateurs, plancher chauffant, eau chaude) et plusieurs circulateurs, ceux-ci finissent par se gêner. La bouteille de découplage, aussi appelée bouteille casse-pression ou d’équilibre, crée entre eux un point neutre : chacun travaille à son rythme.
- Point neutre hydraulique
- Plusieurs circuits
- Circulateurs indépendants
1À quoi sert une bouteille de découplage ?
On distingue deux parties dans une installation : le circuit primaire, qui passe par la chaudière ou la pompe à chaleur, et les circuits secondaires, qui desservent les radiateurs, le plancher chauffant ou le ballon d’eau chaude. Chacun a son propre circulateur.

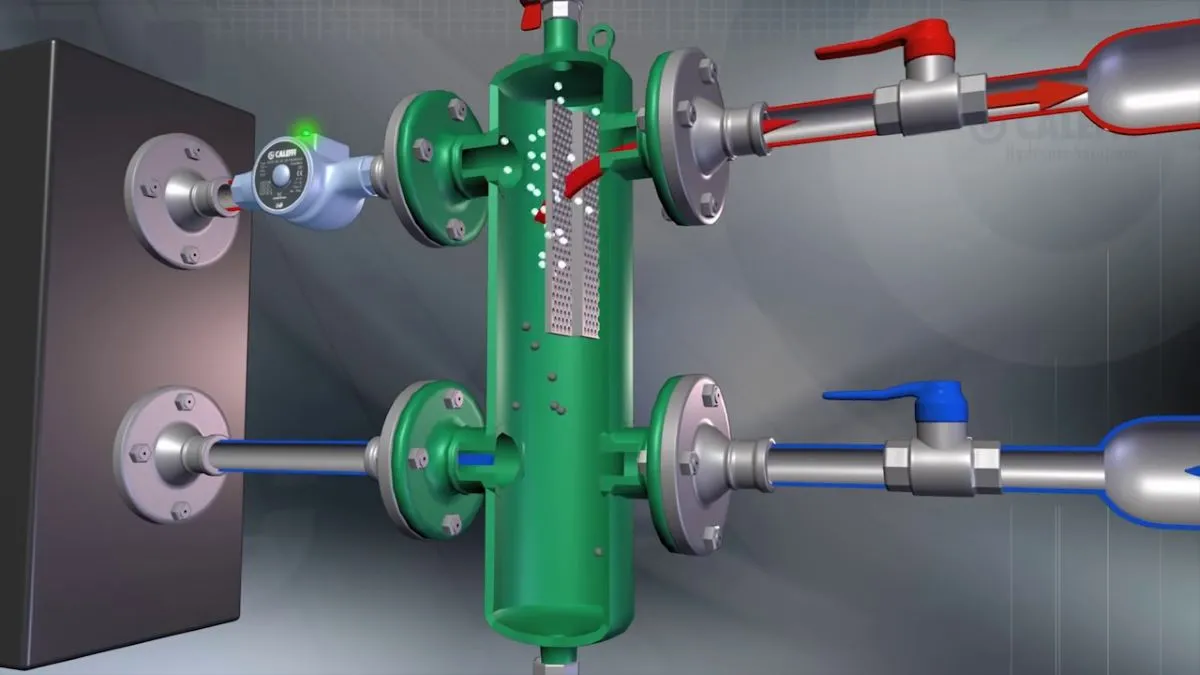

Sans séparation, ces circulateurs se retrouvent en série et s’influencent : l’arrêt d’un circuit modifie le débit des autres et celui du générateur. La bouteille, un gros tube vertical, relie tous ces circuits en un point où la pression est quasiment la même en haut et en bas : leurs débits deviennent indépendants.
Chaque circulateur chez soi
Chaque pompe ne vainc que les pertes de charge de son propre circuit, sans pousser ni freiner les autres.
Débit du générateur garanti
Même quand tous les circuits se ferment, la chaudière ou la PAC garde le débit dont elle a besoin.
Générateur protégé
Pour une pompe à chaleur, elle évite les mises en sécurité par manque de débit.
2Comment fonctionne-t-elle ?
La bouteille reçoit le départ et le retour du générateur d’un côté, les départs et retours des circuits de l’autre. Son grand diamètre ralentit l’eau : la pression y est presque identique d’un bout à l’autre, ce qui « casse » l’influence des circulateurs entre eux.
3L’équilibre des débits

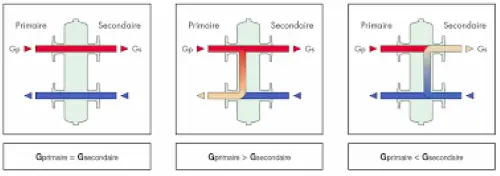

Tout dépend du débit envoyé par le générateur (primaire) comparé à celui qu’aspirent les circuits (secondaires) :

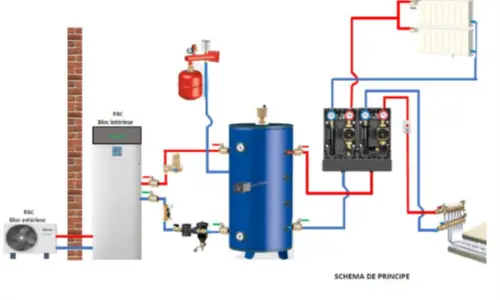

4Installation
- Un diamètre généreux : environ trois fois celui des tuyaux raccordés, pour que l’eau y circule lentement.
- Départs en haut, retours en bas, en respectant les écartements prévus par le fabricant.
- Un purgeur automatique en partie haute et une vidange en partie basse, qui sert aussi à évacuer les boues.
- Des sondes sur la bouteille : elles mesurent la vraie température envoyée aux circuits et renseignent la régulation.
- Une bonne isolation, comme le reste des tuyaux de la chaufferie.
5Questions fréquentes
Découplage, casse-pression, équilibre : quelle différence ?
Aucune : ce sont trois noms pour le même accessoire. La bouteille de mélange assure la même fonction avec un volume d’eau plus important.
Est-elle utile avec un seul circuit de radiateurs ?
Rarement avec une chaudière murale. Elle devient intéressante dès qu’il y a plusieurs circuits ou quand le générateur, comme une pompe à chaleur, exige un débit minimal que le circuit de chauffage ne peut pas garantir.
Faut-il l’entretenir ?
Peu : vérifier le purgeur et, de temps en temps, ouvrir la vidange du bas pour évacuer les boues qui s’y déposent.
À retenir
- La bouteille de découplage rend indépendants les débits du générateur et des circuits de chauffage.
- Le générateur doit envoyer un peu plus d’eau que ce que prennent les circuits.
- Départs en haut, retours en bas, purgeur au sommet et vidange au pied.
- Des sondes placées sur la bouteille assurent une régulation juste.
