La petite pompe qui fait voyager la chaleur jusqu’aux radiateurs
Sans circulateur, l’eau chauffée par la chaudière ou la pompe à chaleur resterait sur place. Ce moteur discret la pousse dans les tuyaux, les radiateurs ou le plancher chauffant, puis la ramène au générateur. Bien réglé, il chauffe mieux, sans bruit et en consommant très peu d’électricité.
- Le cœur de l’installation
- Modèles basse consommation
- Calculateur en ligne
1À quoi sert un circulateur ?

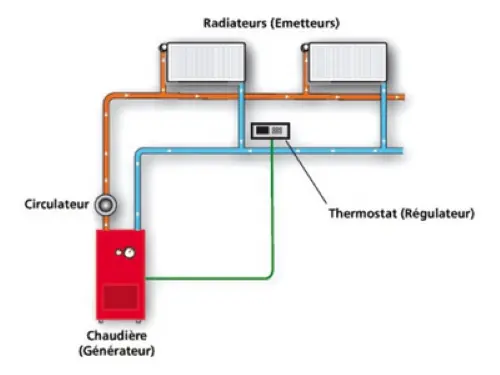

Dans un chauffage central, l’eau chaude doit faire un aller-retour permanent entre le générateur et les émetteurs. Le circulateur fournit l’énergie nécessaire pour vaincre les frottements dans les tuyaux, les coudes, les vannes et les radiateurs, que l’on appelle les pertes de charge.
Il ne « monte » pas l’eau : le circuit étant plein et fermé, l’eau qui monte d’un côté redescend de l’autre. Un circulateur récent de maison individuelle consomme donc peu : de 5 à 40 watts environ selon le besoin.

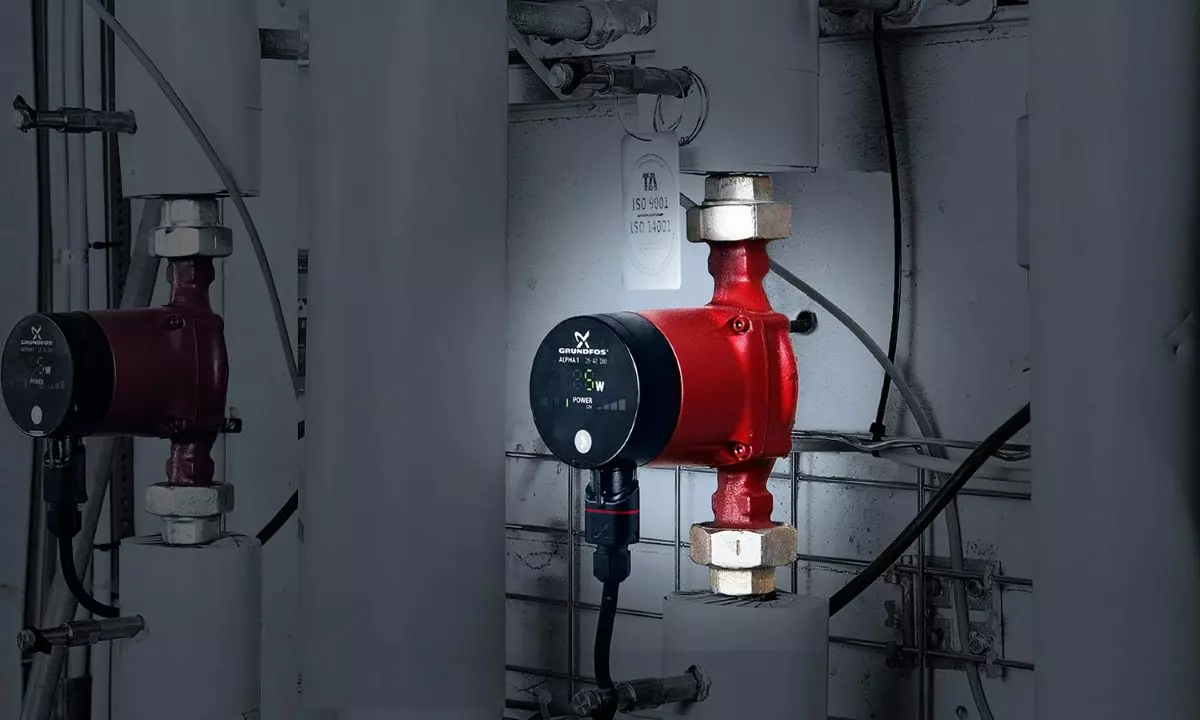

Le moteur
Son rotor tourne dans l’eau du circuit, qui le refroidit et lubrifie ses paliers : il n’y a pas de joint d’arbre à entretenir.
La roue
Elle met l’eau en rotation et la projette vers la sortie du circulateur.
Le corps
Il guide l’eau de l’entrée vers la sortie et se raccorde aux tuyaux par deux écrous.
2Débit et hauteur : les deux critères de choix
Un circulateur se choisit avec deux valeurs. Le débit, d’abord, qui dépend de la puissance à transporter et de l’écart de température entre le départ et le retour. La hauteur manométrique, ensuite, qui correspond aux pertes de charge du circuit le plus long.
3Modèles et modes de réglage
Les anciens circulateurs à trois vitesses, réglées à la main, ont laissé la place aux circulateurs électroniques à haut rendement, obligatoires depuis 2015. Leur moteur à aimant permanent ajuste sa vitesse au besoin réel et consomme souvent 3 à 5 fois moins d’électricité.
| Mode | Comment il réagit | Pour quelle installation ? |
|---|---|---|
| Pression proportionnelle (Δp-v) | Il ralentit quand les robinets des radiateurs se ferment | Radiateurs avec robinets thermostatiques |
| Pression constante (Δp-c) | Il garde la même pression quel que soit le débit | Plancher chauffant, collecteurs |
| Vitesse fixe | Il tourne toujours à la vitesse choisie | Circuits de chaudière ou de PAC à débit fixe |
| Commande externe | La chaudière ou la PAC pilote sa vitesse | Générateurs récents qui le prévoient |
4Bien l’installer
- Axe du moteur à l’horizontale : le rotor doit toujours baigner dans l’eau. Le boîtier électrique ne doit pas être tourné vers le bas.
- Respecter la flèche gravée sur le corps, qui indique le sens de circulation.
- Deux vannes d’isolement de part et d’autre, pour pouvoir le changer sans vidanger la maison.
- Purger avant de démarrer : un circulateur qui tourne à sec s’abîme en quelques minutes.
5Pannes fréquentes
| Ce que vous constatez | Cause probable | Que faire ? |
|---|---|---|
| Les radiateurs restent froids, le circulateur est chaud mais silencieux | Rotor grippé après l’été | Le débloquer (vis centrale ou fonction de dégommage), sinon le remplacer |
| Sifflements ou bruits d’eau dans les radiateurs | Vitesse trop élevée ou air dans le circuit | Baisser la vitesse, purger les radiateurs |
| Bruit de gravier dans le circulateur | Air ou boues dans le corps | Purger le circulateur, traiter les boues |
| Les radiateurs du bout du circuit chauffent mal | Circulateur trop faible ou réseau déséquilibré | Augmenter la vitesse, équilibrer les radiateurs |
6Questions fréquentes
Sur quelle vitesse régler mon circulateur ?
Sur la plus basse qui chauffe correctement toute la maison, y compris le radiateur le plus éloigné. Une vitesse trop forte fait du bruit et gaspille de l’électricité ; trop faible, les dernières pièces restent fraîches.
Combien consomme un circulateur ?
Un modèle électronique récent de maison individuelle consomme souvent 5 à 40 W selon le besoin, contre 50 à 100 W pour un ancien circulateur à vitesse fixe. Sur une saison de chauffe, l’écart représente plusieurs dizaines d’euros.
Comment débloquer un circulateur ?
Chauffage coupé, dévissez la vis centrale du moteur (un peu d’eau peut s’écouler) et faites tourner l’axe avec un tournevis. Beaucoup de modèles électroniques ont une fonction de dégommage automatique ; consultez la notice.
À retenir
- Le circulateur fait circuler l’eau entre le générateur et les émetteurs en vainquant les pertes de charge.
- Il se choisit selon le débit et la hauteur manométrique ; une pompe à chaleur demande environ deux fois plus de débit qu’une chaudière.
- Les modèles électroniques adaptent leur vitesse et consomment bien moins.
- Axe horizontal, vannes d’isolement et purge soignée garantissent sa longévité.
