La cartouche thermostatique bloque les boucles des pièces humides en rafraîchissement

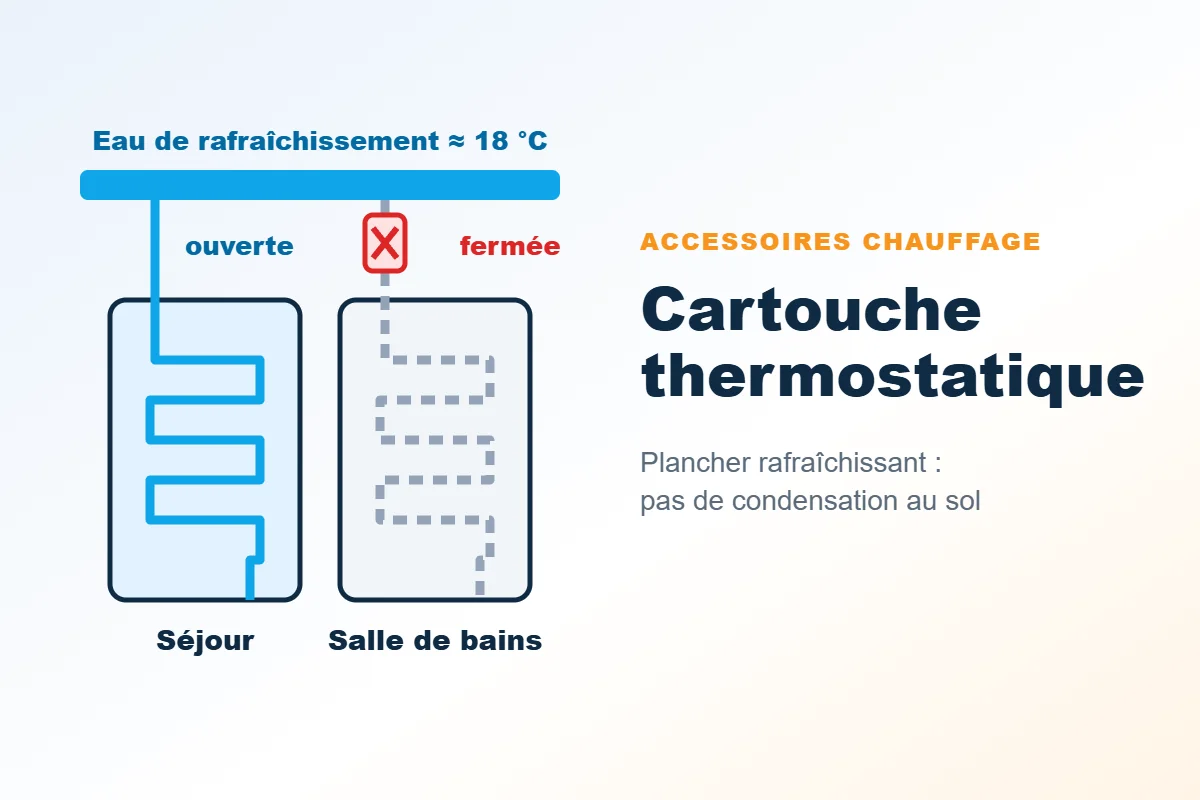

Un plancher chauffant relié à une pompe à chaleur réversible peut aussi rafraîchir la maison en été. Mais dans une salle de bains ou une cuisine, l’air humide peut se condenser sur un sol trop frais. Vissée sur le collecteur, la cartouche thermostatique ferme d’elle-même la boucle de ces pièces dès que l’eau devient froide, et la rouvre en hiver.
- Plancher chauffant rafraîchissant
- Anti-condensation au sol
- Fermeture vers 18 à 20 °C
1Qu’est-ce qu’une cartouche thermostatique de plancher ?
C’est un petit obturateur automatique qui se monte sur la sortie départ d’une boucle, au niveau du collecteur du plancher chauffant. Il contient un élément thermostatique, comparable à celui d’un robinet thermostatique, mais qui réagit à la température de l’eau et non à celle de la pièce.
- Eau chaude (chauffage) : la cartouche est ouverte, la boucle chauffe normalement.
- Eau froide (rafraîchissement) : sous 18 à 20 °C environ, elle se ferme et la boucle ne reçoit plus d’eau.
Résultat : la salle de bains reste chauffée l’hiver, mais n’est jamais rafraîchie par le sol l’été. Le tout sans câble, sans thermostat et sans réglage saisonnier.
2Pourquoi couper le froid dans les pièces humides ?
L’air contient de la vapeur d’eau. Quand il touche une surface plus froide que son point de rosée, cette vapeur se condense, comme la buée sur un verre d’eau fraîche. En rafraîchissement, le sol est maintenu autour de 19 à 22 °C. C’est sans risque dans un séjour à l’air sec, mais pas dans une pièce où l’humidité grimpe.
| Air de la pièce | Humidité relative | Point de rosée | Sol rafraîchi à 19 °C |
|---|---|---|---|
| Séjour, 26 °C | 50 % | ≈ 15 °C | Pas de condensation |
| Chambre, 26 °C | 65 % | ≈ 19 °C | Limite |
| Salle de bains, 24 °C | 70 % | ≈ 18 °C | Limite |
| Salle de bains après une douche, 24 °C | 85 % | ≈ 21 °C | Condensation au sol |
Un sol humide devient glissant, les joints noircissent, les moisissures s’installent et un parquet peut gonfler. Comme on ne peut pas maîtriser l’humidité d’une salle de bains, la solution la plus sûre est de ne pas la rafraîchir du tout.
3Comment elle fonctionne
L’élément thermostatique se dilate avec la chaleur et se rétracte avec le froid. Il pousse ou relâche un clapet qui ouvre ou ferme le passage de l’eau.
| Saison | Eau de départ | Cartouche | Pièce humide |
|---|---|---|---|
| Hiver, chauffage | 30 à 40 °C | Ouverte | Chauffée par le sol |
| Été, rafraîchissement | 16 à 18 °C | Fermée | Ni chauffée ni rafraîchie |
La commutation se fait toute seule, au rythme de la température de l’eau : aucune manœuvre au changement de saison, aucun risque d’oubli.
4Installation et précautions
- Une cartouche par boucle de pièce humide : salle de bains, salle d’eau, WC, cuisine, buanderie. Une pièce alimentée par deux boucles demande deux cartouches.
- Sur le collecteur départ, à la place de l’insert ou en complément du robinet de la boucle, selon le modèle. Vérifiez le filetage et la compatibilité avec la marque du collecteur.
- Après le remplissage et la purge de l’installation, comme l’indiquent la plupart des notices.
- Gérer la baisse de débit : quand plusieurs boucles se ferment, le débit total chute. Un circulateur à vitesse variable ou une soupape différentielle évite bruit et surpression.
- Protéger les autres pièces : la régulation doit garder une eau de départ au-dessus du point de rosée, souvent 18 °C minimum, idéalement avec une sonde d’humidité.
Autres solutions : sur une installation pilotée pièce par pièce, des têtes électrothermiques commandées par des thermostats peuvent fermer les boucles des pièces humides en mode froid. La cartouche reste la solution la plus simple et la plus fiable, car elle ne dépend d’aucun réglage.
5Questions fréquentes
À quelle température la cartouche se ferme-t-elle ?
Selon les modèles, autour de 18 à 20 °C : par exemple 19 °C à plus ou moins 1,5 °C. En dessous, la boucle se ferme ; au-dessus, elle s’ouvre. En chauffage, l’eau du plancher étant plus chaude, la cartouche reste toujours ouverte.
Quelles pièces faut-il équiper ?
Les pièces où l’humidité de l’air peut monter : salle de bains, salle d’eau, WC, cuisine, buanderie. C’est là que le sol rafraîchi risque de passer sous le point de rosée.
Faut-il de l’électricité ou un thermostat ?
Non. La cartouche réagit seule à la température de l’eau grâce à son élément thermostatique. Elle ne demande ni câblage ni programmation.
Peut-on la poser sur un collecteur existant ?
Oui, si le collecteur accepte un insert ou une cartouche sur la sortie de la boucle concernée, avec un filetage compatible. Vérifiez la référence auprès du fabricant du collecteur avant d’acheter.
La cartouche suffit-elle à éviter toute condensation ?
Non, elle protège les pièces humides. Dans les autres pièces, la régulation doit garder une eau de départ au-dessus du point de rosée, souvent vers 18 °C au minimum, idéalement avec une sonde d’humidité qui remonte la température de départ quand l’air devient humide.
À retenir
- La cartouche thermostatique se visse sur le collecteur, sur la boucle d’une pièce humide.
- Elle se ferme seule quand l’eau descend sous 18 à 20 °C environ, et reste ouverte en chauffage.
- Elle évite que le sol de la salle de bains ou de la cuisine passe sous le point de rosée en été.
- Elle complète une régulation qui maintient l’eau de départ au-dessus du point de rosée dans les autres pièces.
