Une pression d’eau suffisante, avec un ensemble prêt à poser
Le groupe de surpression réunit en usine, sur une même platine, une pompe de surface, un réservoir à vessie et un contacteur manométrique. Il alimente la maison depuis un puits ou une bâche, ou relève la pression d’un réseau de ville trop faible.
- Pression relevée
- Monté et préréglé
- Calcul de la HMT
1Qu’est-ce qu’un groupe de surpression ?

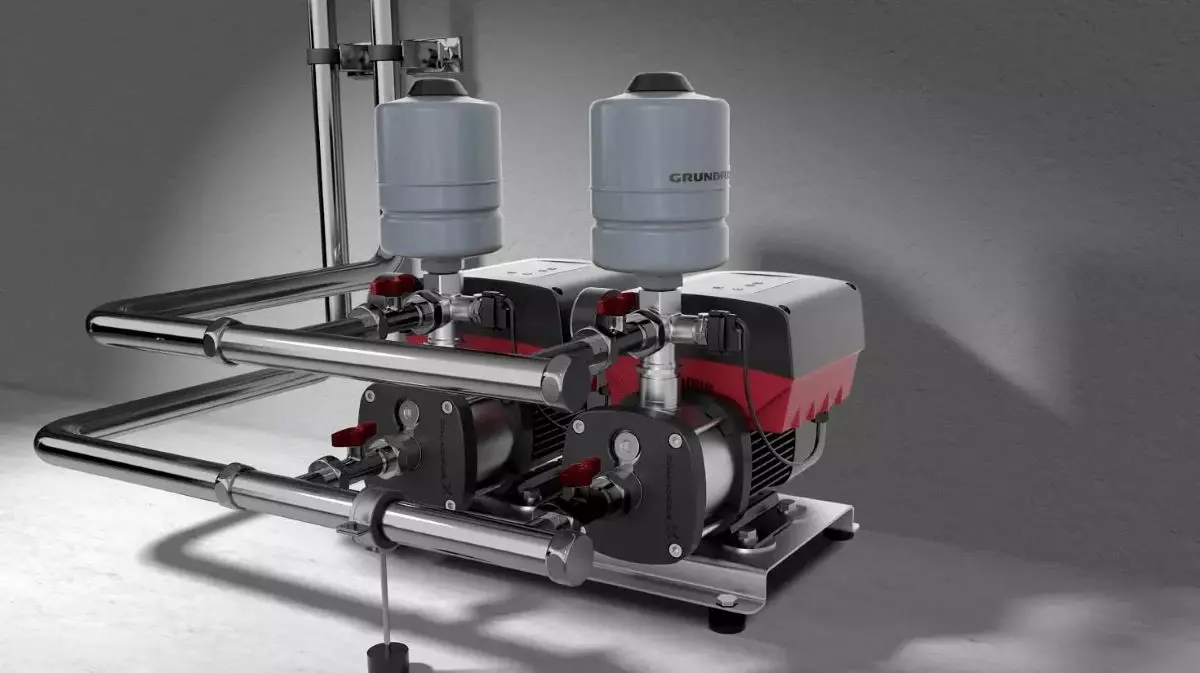

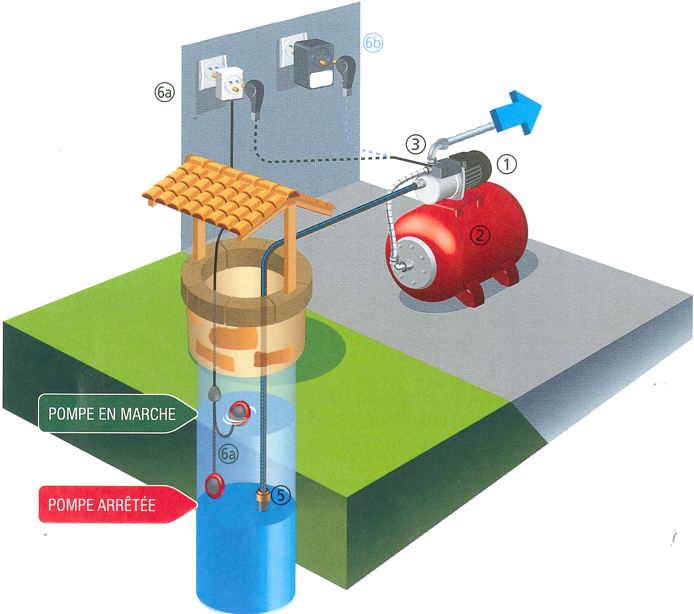

Le groupe de surpression domestique est un ensemble pompe de surface, réservoir à vessie et contacteur manométrique, monté en usine sur une platine. Sa pompe, centrifuge et souvent auto-amorçante, travaille avec l’eau qui arrive en charge : réseau de ville ou bâche de reprise. Il peut aussi puiser dans un puits de moins de 7 m.
Il convient à la surpression domestique : appartements, villas, chalets ou fermes, à partir d’un puits, d’une bâche ou d’un réseau d’eau de ville dont la pression est insuffisante.
2Automatique, complet et prêt à poser
Automatique
Il démarre et arrête la pompe selon les besoins, maintient sous pression un réseau trop faible, et sa réserve d’eau évite les démarrages intempestifs.
Complet
Pompe, contacteur, manomètre et réservoir à vessie interchangeable de qualité alimentaire. Le réservoir existe en plusieurs tailles selon les besoins.
Prêt à poser
Livré monté, câblé et préréglé : un branchement électrique et deux raccordements hydrauliques suffisent.
3Pompe horizontale ou verticale
La pompe se compose, comme toutes les pompes, d’un moteur, d’une transmission et d’une partie hydraulique. C’est une pompe centrifuge : une roue à aubes donne de la vitesse à l’eau, puis un récupérateur transforme cette vitesse en pression.

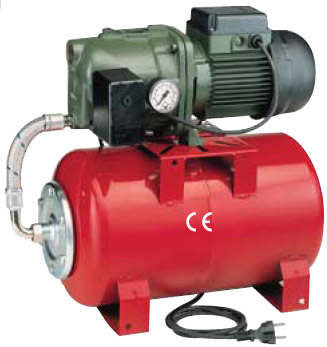

Pompe horizontale
Compacte et souvent auto-amorçante, elle équipe la plupart des groupes pour maison individuelle.

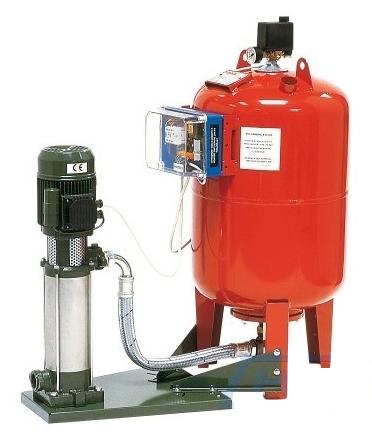

Pompe verticale multicellulaire
Plusieurs roues empilées lui donnent plus de pression, pour un faible encombrement au sol.
4Le réservoir à vessie et le contacteur manométrique
Le réservoir « surpresseur »

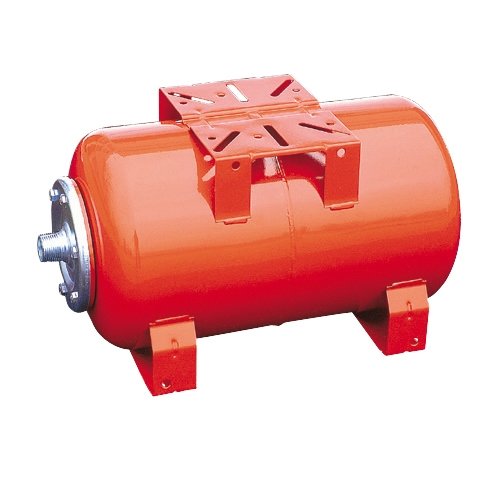

Il contient une vessie et un coussin d’air sous pression : ce tampon de pression fournit l’eau des petits puisages et diminue le nombre d’arrêts et de redémarrages de la pompe. Il existe en version horizontale ou verticale.
Le contacteur manométrique
Il arrête la pompe quand la pression de service est atteinte et la remet en marche quand la pression devient trop basse.
5Surpresser l’eau de ville

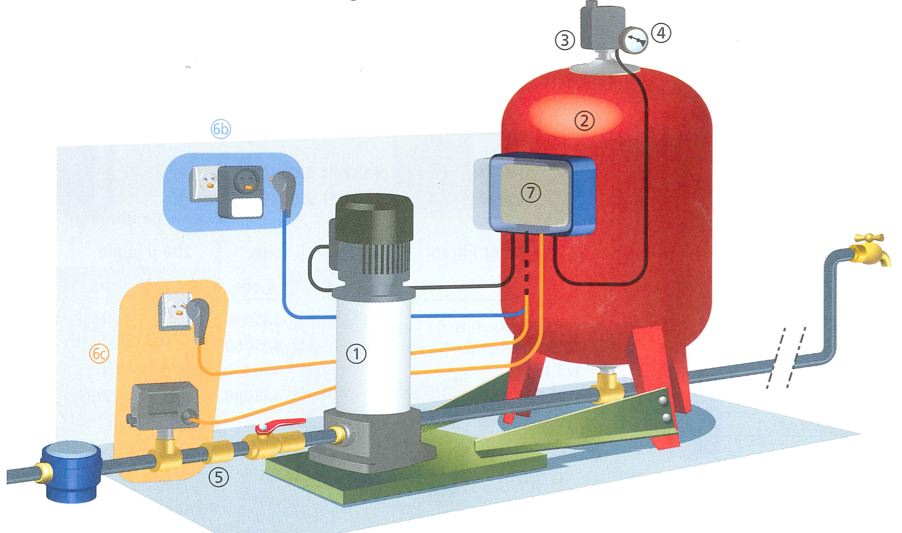

Quand la pression du réseau public est trop faible, par exemple pour une maison en hauteur ou des douches à l’étage, le groupe de surpression prend l’eau en charge sur l’arrivée et la relève à la pression voulue.
Mesurez d’abord la pression disponible avec un manomètre sur un robinet : le calculateur ci-dessous en tient compte.
6Calculez le débit et la HMT du groupe
La HMT additionne la hauteur d’aspiration (nulle si l’eau arrive en charge), la hauteur jusqu’au point d’eau le plus haut, les pertes de charge et la pression à ajouter à celle déjà disponible.
Débit et hauteur manométrique totale (HMT)
Les deux valeurs à reporter sur la courbe d’une pompe pour la choisir.
1. Le débit
2. Les hauteurs, le tuyau et la pression
Estimation des pertes de charge pour un tuyau en polyéthylène. Pour un choix définitif, reportez le point obtenu sur la courbe du fabricant.
7Questions fréquentes
Quelle taille de réservoir choisir ?
Plus le réservoir est grand, moins la pompe démarre souvent, ce qui prolonge sa vie. Les groupes domestiques en proposent plusieurs tailles : l’installateur la choisit selon le débit de la pompe et l’usage.
Le groupe est bruyant : que faire ?
Posez-le dans un local technique, sur des plots antivibratiles, et raccordez-le avec des flexibles pour ne pas transmettre les vibrations aux tuyaux.
Mon puits fait plus de 7 m de profondeur : un groupe convient-il ?
Non, sa pompe de surface ne pourra pas aspirer. Choisissez une pompe immergée, associée à un réservoir à vessie et à un contacteur.
La pompe redémarre sans arrêt : pourquoi ?
Le coussin d’air du réservoir est sans doute insuffisant ou la vessie est percée. Une petite fuite sur le réseau peut aussi faire chuter la pression.
À retenir
- Pompe, réservoir à vessie et contacteur réunis sur une platine, prêts à poser.
- Il alimente la maison depuis un puits, une bâche ou un réseau trop faible.
- Le réservoir sert de tampon et espace les démarrages de la pompe.
- Sur le réseau public : clapet anti-retour et accord du distributeur d’eau.
