Un passage de secours quand les radiateurs se ferment tous
Avec des robinets thermostatiques, les radiateurs se ferment un à un à mesure que les pièces se réchauffent. Le circulateur pousse alors contre des vannes presque closes : sifflements, surchauffe de la chaudière, circulateur malmené. La soupape différentielle ouvre un raccourci entre le départ et le retour pour évacuer ce trop-plein de pression.
- By-pass départ / retour
- Débit minimal garanti
- Radiateurs silencieux

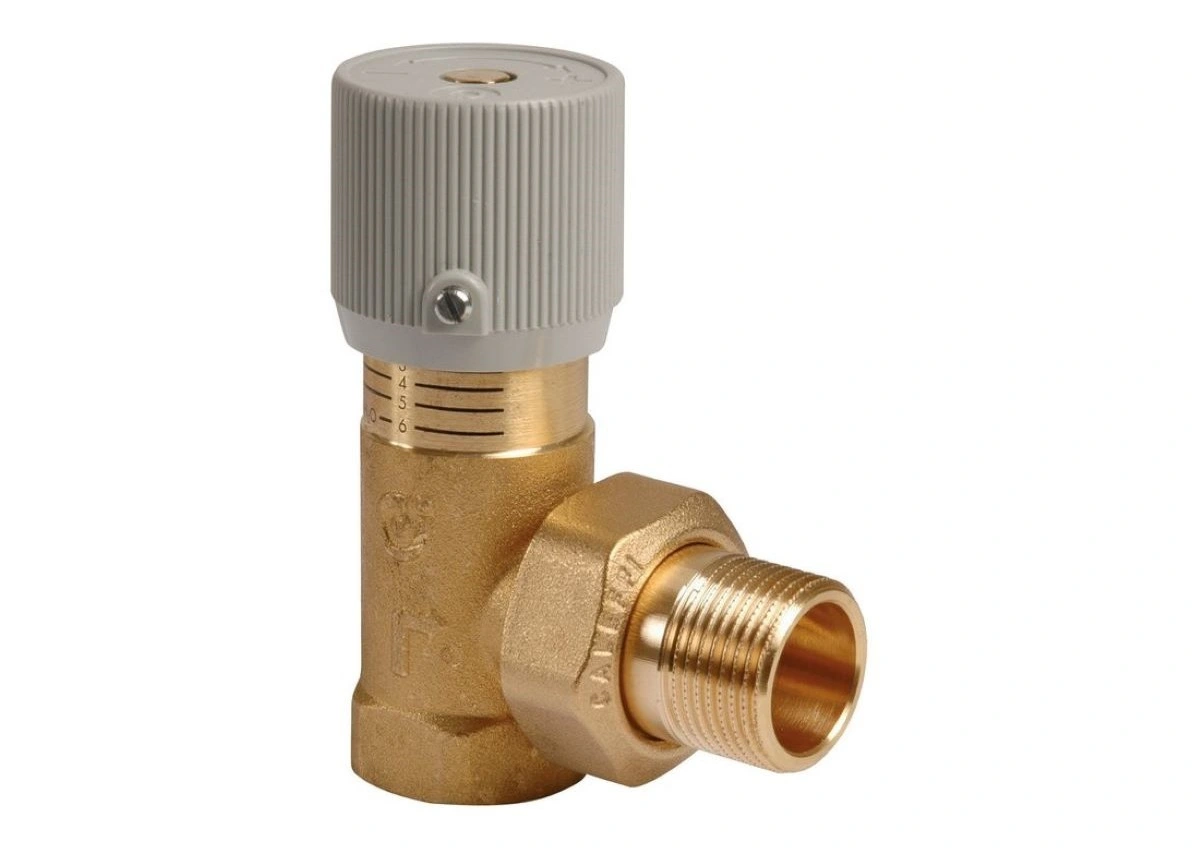

1À quoi sert une soupape différentielle ?
La pression différentielle est l’écart de pression entre le départ et le retour du circuit. Quand les robinets thermostatiques ou les vannes de zone se ferment, le débit diminue et cet écart grimpe.
La soupape différentielle, placée entre le départ et le retour, reste fermée en fonctionnement normal. Au-delà du seuil réglé, elle s’ouvre et laisse l’eau retourner directement vers le générateur.
Générateur protégé
Chaudières et pompes à chaleur ont besoin d’un débit minimal pour ne pas surchauffer ou se mettre en sécurité.
Circulateur ménagé
Il ne tourne plus jamais contre des vannes toutes fermées.
Fini les sifflements
Une pression trop forte fait siffler les robinets presque fermés : la soupape la limite.

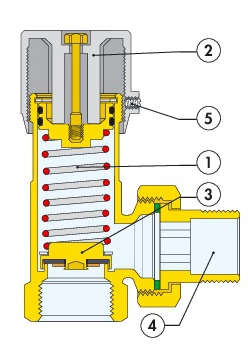

2Comment fonctionne-t-elle ?
Au repos, un ressort plaque le clapet sur son siège. Quand l’écart de pression dépasse la valeur réglée à la molette, il soulève le clapet et une partie du débit passe par le raccourci. Dès que les radiateurs se rouvrent, l’écart diminue et la soupape se referme.

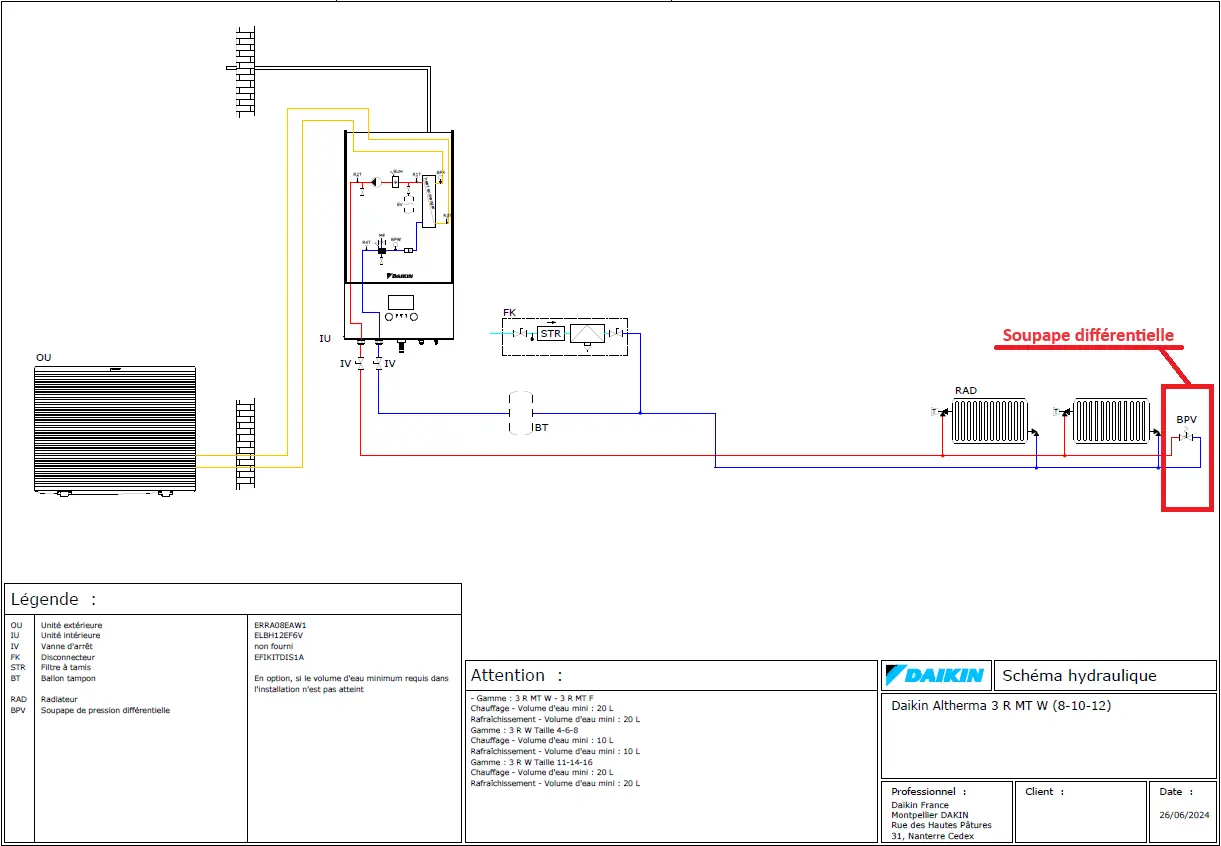

3Installation et réglage
- Entre le départ et le retour, juste après le circulateur, en respectant la flèche du corps.
- Tous les robinets ouverts, installation en marche : la soupape doit rester fermée.
- Régler le seuil : partir du réglage maximal, le diminuer jusqu’à ce que la soupape commence à laisser passer l’eau, puis remonter légèrement.
- Vérifier en fermant progressivement les robinets : la soupape doit s’ouvrir et le générateur continuer à fonctionner normalement.
4Questions fréquentes
Pourquoi mes robinets thermostatiques sifflent-ils ?
Presque fermés, ils laissent passer l’eau à grande vitesse à cause d’une pression différentielle trop forte. Baisser la vitesse du circulateur ou installer une soupape différentielle règle le problème.
Ma chaudière a-t-elle déjà un by-pass ?
La plupart des chaudières murales en intègrent un. La notice l’indique ; dans ce cas, une soupape supplémentaire est rarement nécessaire.
Une soupape différentielle se dérègle-t-elle ?
Le réglage est stable, mais le clapet peut s’encrasser. Une soupape bloquée ouverte court-circuite les radiateurs : si certains chauffent moins bien, vérifiez-la lors de l’entretien.
À retenir
- La soupape différentielle ouvre un raccourci entre départ et retour quand les radiateurs se ferment.
- Elle garantit le débit minimal du générateur, ménage le circulateur et évite les sifflements.
- Elle ne remplace pas la soupape de sécurité.
- Elle se pose juste après le circulateur et se règle pour rester fermée en fonctionnement normal.
