Monotube, bitube ou pieuvre : comment vos radiateurs sont-ils raccordés ?
Derrière les murs et sous les planchers, les tuyaux qui relient la chaudière aux radiateurs suivent l’un de trois schémas. Ce choix détermine la température de chaque radiateur, la possibilité de régler les pièces une à une et la facilité d’équilibrage. À connaître avant toute rénovation, surtout avant d’installer une pompe à chaleur.
- Monotube
- Bitube
- Pieuvre
1Le réseau monotube

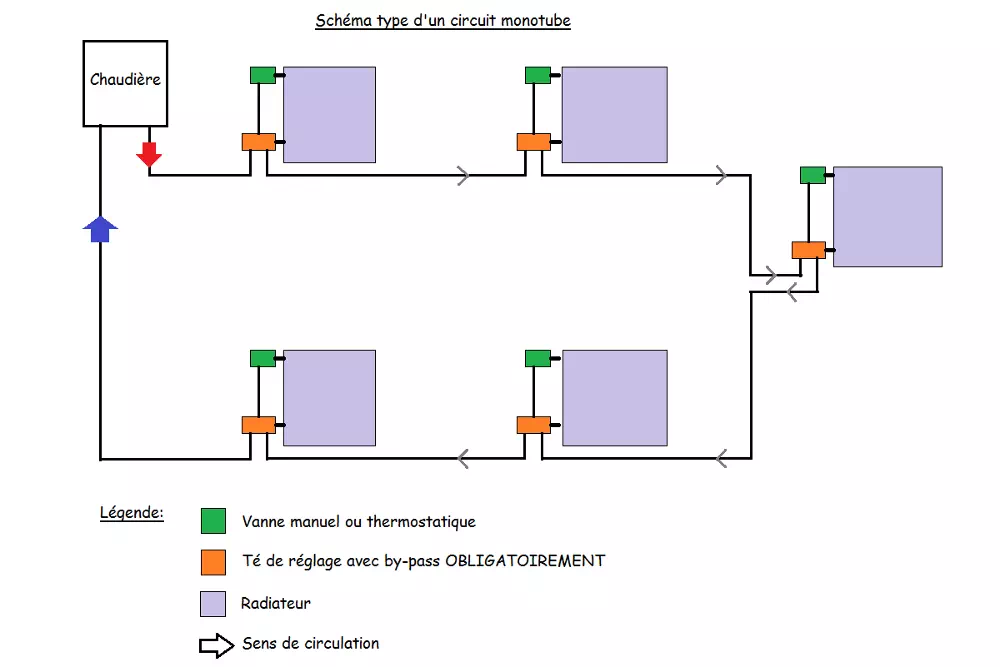

Une seule boucle de tuyaux fait le tour de la maison. L’eau chaude passe d’un radiateur à l’autre, puis revient à la chaudière. À chaque radiateur, elle cède un peu de chaleur : le dernier de la boucle reçoit une eau nettement plus froide que le premier.
Points forts
- Peu de tuyaux, installation économique
- Tracé simple à suivre
Points faibles
- Le dernier radiateur, moins bien alimenté, doit être plus grand
- Régulation pièce par pièce limitée sur les anciennes installations
- Équilibrage délicat
Les installations monotubes plus récentes utilisent des robinets monotube qui ne dérivent qu’une partie de l’eau vers chaque radiateur : ils acceptent des têtes thermostatiques sans couper la boucle.
2Le réseau bitube

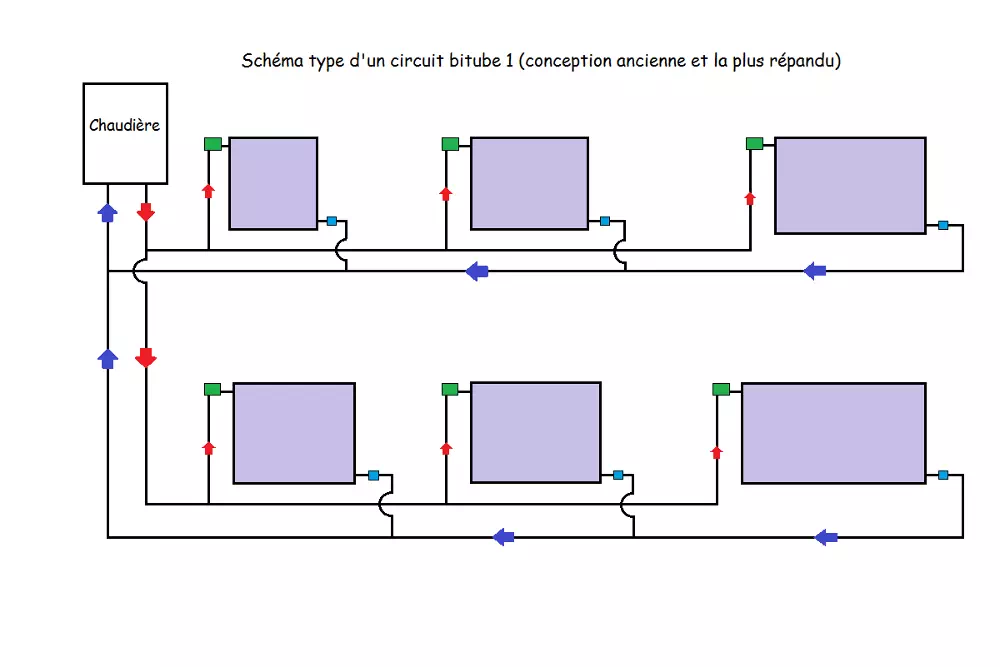

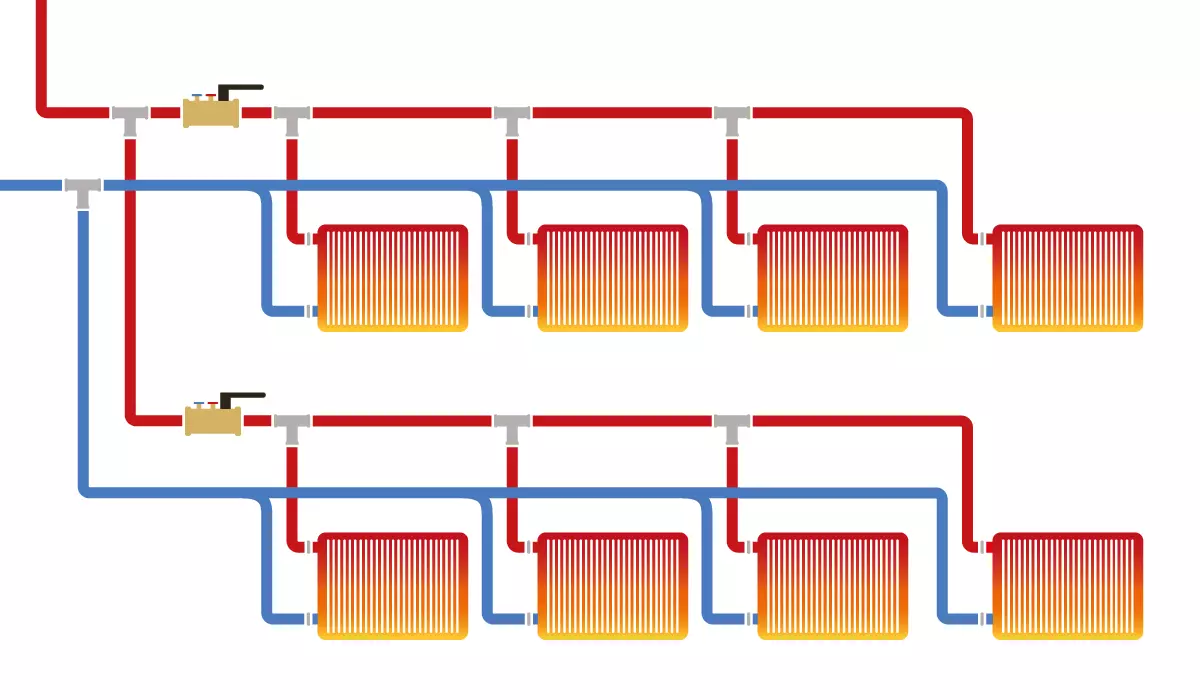

C’est de loin le plus répandu. Deux tuyaux parcourent la maison : le départ amène l’eau chaude à chaque radiateur, le retour récupère l’eau refroidie à la sortie de chacun et la ramène à la chaudière. Tous les radiateurs reçoivent ainsi une eau à la même température.
Régulation facile
Chaque radiateur peut recevoir un robinet thermostatique, et un thermostat d’ambiance pilote l’ensemble.
Équilibrage
Les radiateurs proches de la chaudière sont favorisés : on règle les tés de réglage pour répartir le débit.
Retour inversé
Dans une variante, le premier radiateur alimenté est le dernier sur le retour : tous les circuits ont la même longueur et s’équilibrent seuls.
3Le réseau pieuvre

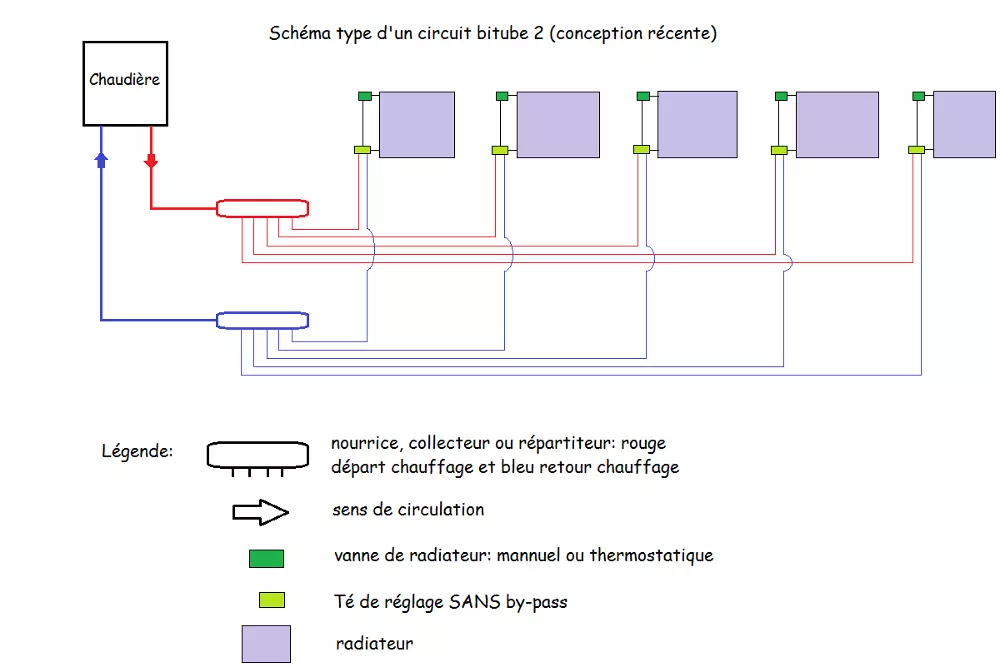

Chaque radiateur a son propre aller et son propre retour, qui partent d’un collecteur (ou nourrice) placé près de la chaudière. Ce système récent s’est développé avec les tubes souples en PER ou en multicouche : moins chers et plus faciles à poser que le cuivre, ils permettent de multiplier les circuits sans soudure cachée dans les planchers.
Points forts
- Même température d’eau pour tous les radiateurs
- Équilibrage simple, circuit par circuit, au collecteur
- Aucun raccord caché dans les sols
Points faibles
- Grande longueur de tube à poser
- Un emplacement à prévoir pour le collecteur
4Comparatif
| Critère | Monotube | Bitube | Pieuvre |
|---|---|---|---|
| Température de l’eau aux radiateurs | Baisse le long de la boucle | Identique | Identique |
| Réglage pièce par pièce | Limité | Oui | Oui |
| Équilibrage | Délicat | Par les tés de réglage | Simple, au collecteur |
| Longueur de tube | Faible | Moyenne | Importante |
| Où le trouve-t-on ? | Anciennes installations | Le plus répandu | Installations récentes |
| Avec une pompe à chaleur | Délicat | Bien adapté | Très bien adapté |
5Comment reconnaître son réseau ?
Un seul tuyau par radiateur ?
Un robinet spécial avec un seul tube qui arrive et repart, souvent au bas du radiateur : réseau monotube.
Deux tuyaux qui se suivent
Deux conduites qui longent les murs et alimentent les radiateurs l’un après l’autre : réseau bitube.
Un collecteur près de la chaudière
Une rangée de petites vannes d’où partent de nombreux tubes souples : réseau en pieuvre.
6Avant d’installer une pompe à chaleur
Une pompe à chaleur produit une eau moins chaude qu’une chaudière et fonctionne avec un écart départ-retour plus faible, donc un débit plus élevé. Le réseau existant doit être vérifié :
- Identifier le type de réseau : en monotube, les derniers radiateurs risquent de manquer de puissance.
- Vérifier la puissance des radiateurs au nouveau régime d’eau, pièce par pièce (voir la page théorie).
- Contrôler le débit : circulateur et diamètres des tuyaux doivent laisser passer le débit de la PAC.
- Désembouer et équilibrer, puis protéger la PAC avec un pot à boues magnétique.
7Questions fréquentes
Comment savoir si mon réseau est monotube, bitube ou en pieuvre ?
Un seul tuyau par radiateur, avec un robinet spécial : réseau monotube. Deux conduites qui longent les murs : réseau bitube. Un collecteur près de la chaudière d’où partent de nombreux tubes souples : réseau en pieuvre.
Quel est le réseau de chauffage le plus répandu ?
Le réseau bitube. Tous les radiateurs reçoivent une eau à la même température et chacun peut recevoir un robinet thermostatique.
Peut-on installer une pompe à chaleur sur un réseau monotube ?
C’est délicat : les derniers radiateurs de la boucle reçoivent une eau plus froide et risquent de manquer de puissance avec l’eau moins chaude d’une pompe à chaleur. Il faut vérifier la puissance de chaque radiateur et le débit.
Pourquoi un réseau en pieuvre s’équilibre-t-il facilement ?
Chaque radiateur a son propre aller et son propre retour depuis un collecteur : on règle le débit circuit par circuit, directement au collecteur.
À retenir
- Monotube : une seule boucle, les derniers radiateurs reçoivent une eau plus froide.
- Bitube : un départ et un retour, la même température pour tous ; c’est le plus courant.
- Pieuvre : un circuit par radiateur depuis un collecteur, simple à équilibrer.
- Avant une pompe à chaleur, on vérifie le réseau, les radiateurs et le débit.
