Plancher chauffant hydraulique

Le chauffage par le sol

Le Guide du Chauffage · Chauffage central

Le plancher chauffant à eau : une chaleur douce, invisible et rafraîchissante

Alimenté par une eau à basse température, le plancher chauffant est le plus confortable des émetteurs. Il n’a plus rien à voir avec les planchers des années 60 : aujourd’hui, le sol ne dépasse pas 28 °C, et avec une pompe à chaleur il rafraîchit même la maison en été.

  • Sol à 28 °C maximum
  • Rafraîchissant avec une PAC
  • Calcul de la puissance

1Hier et aujourd’hui

Dans les années 60

  • Des appartements non isolés.
  • Des tubes en acier trop espacés.
  • Une eau souvent trop chaude, de 50 à 70 °C, sans régulation.
  • Un sol à plus de 30 °C : jambes lourdes, problèmes de circulation sanguine.

Aujourd’hui

  • Une eau à basse, voire très basse température.
  • Des tubes intégrés dans une chape flottante, isolée par-dessous.
  • Une surface de sol qui ne dépasse pas 28 °C.
  • Plus aucun inconfort pour les jambes.

Le plancher chauffant et rafraîchissant convient à toutes les constructions neuves et aux rénovations lourdes : maisons et logements collectifs, grands volumes, bureaux, écoles, hôtels, églises, gymnases et piscines, et même en extérieur, comme système antiverglas.

Plancher chauffant et rafraîchissant hydraulique
Chauffage et rafraîchissement par le sol.

2De quoi se compose un plancher chauffant ?

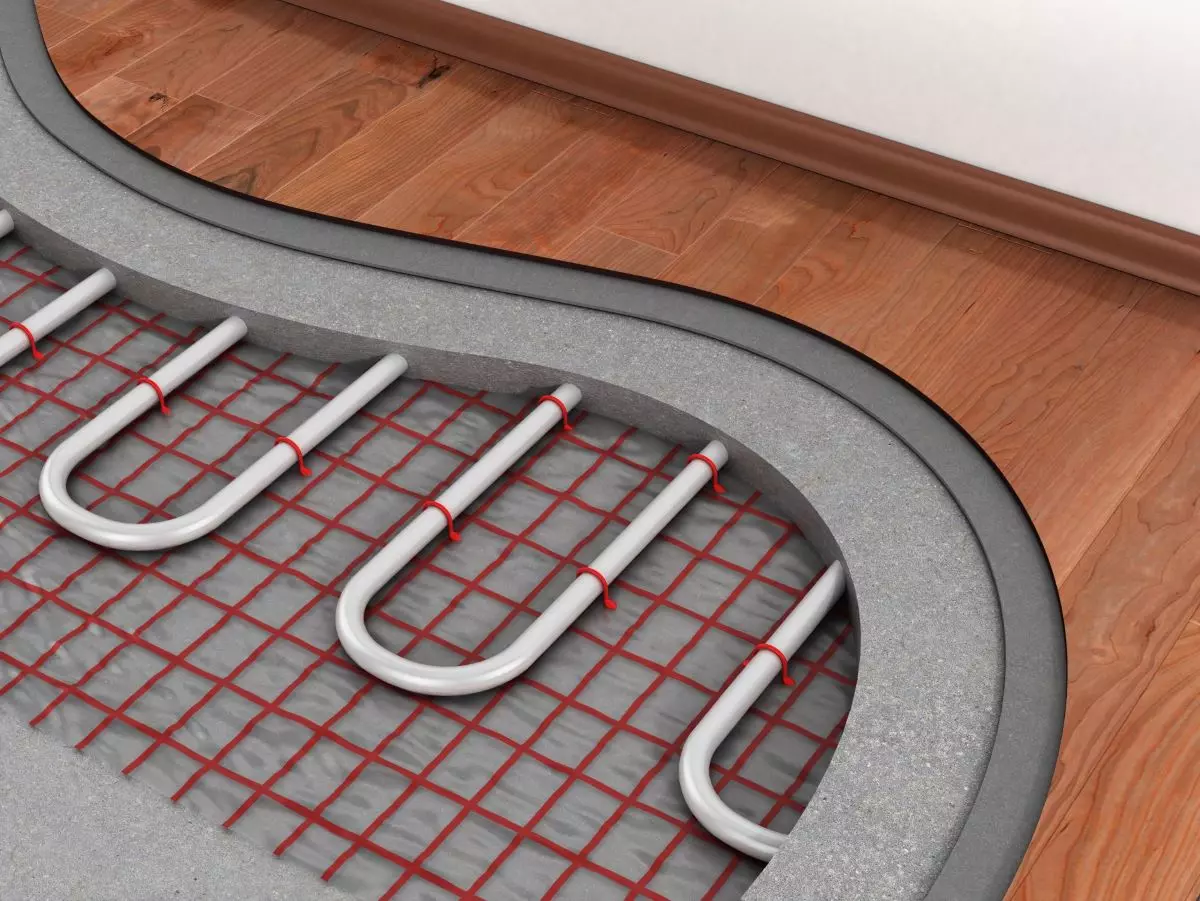

Coupe d’un plancher chauffant : sur la dalle, un isolant, puis les tubes noyés dans la chape, sous le revêtement de sol ; une bande périphérique isole la chape des murs Revêtement de solChapetubes d’eau chaudeIsolantDalleBande périphérique
Les tubes, en PER ou en multicouche, sont noyés dans la chape, au-dessus d’un isolant qui envoie la chaleur vers la pièce.

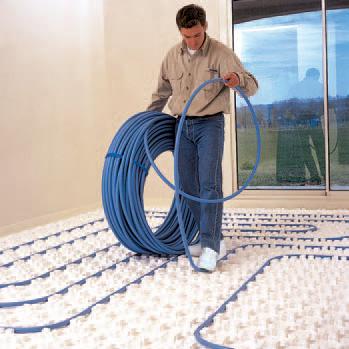

Pose des tubes d’un plancher chauffant
Pose d’un plancher chauffant.

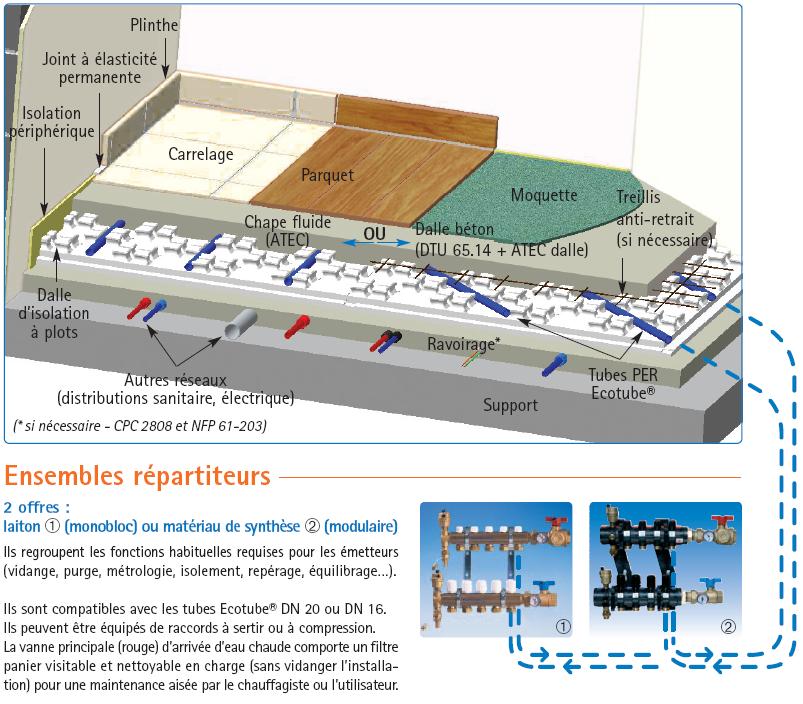

Coupe d’un plancher chauffant hydraulique
Coupe d’un plancher chauffant.

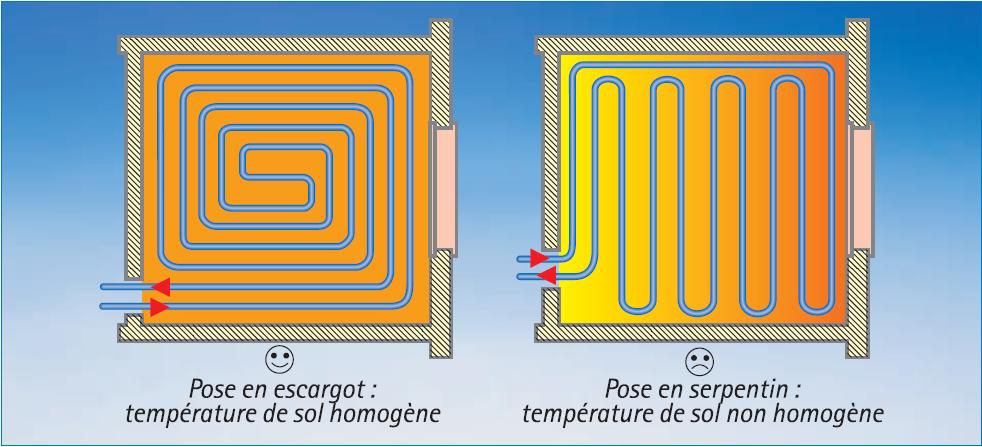

Schéma de pose d’un plancher chauffant hydraulique
Schéma de pose d’un plancher chauffant.

3Un émetteur invisible

Intégré au sol, il laisse une totale liberté pour aménager les pièces. C’est aussi l’émetteur :

Le plus grand

Toute la surface de la pièce chauffe ou rafraîchit.

Le plus silencieux

Ni ventilation ni bruit d’eau dans les tuyaux.

Le plus propre

Aucune trace de salissure sur les murs.

Le plus sain

Pas de brassage de poussières ni d’acariens.

Le plus confortable

Une chaleur douce, sans mouvement d’air.

4Confortable toute l’année

Il chauffe par rayonnement, comme le soleil, ce qui répond parfaitement aux besoins du corps humain. La température est homogène dans toute la pièce, et l’on peut baisser la consigne d’environ 2 °C par rapport à des émetteurs classiques pour la même sensation de confort.

Plancher rafraîchissant : relié à une pompe à chaleur réversible qui produit une eau fraîche, vers 18 °C, il absorbe la chaleur quand la pièce est plus chaude que le sol. En été, le corps cède son excès de chaleur à des parois plus fraîches : c’est le rafraîchissement par rayonnement. Cette fonction doit être prévue dès la conception de l’installation.

5Un système économique

Son coût d’exploitation est compétitif et il s’adapte à toutes les énergies. Il est particulièrement adapté aux générateurs à basse et très basse température : pompes à chaleur aérothermiques ou géothermiques, capteurs solaires, chaudières gaz à condensation. Le confort et les qualités qu’il apporte valorisent aussi le logement.

Surface du sol≤ 28 °C

pour un confort sans jambes lourdes.

Consigne− 2 °C

pour le même confort qu’avec des radiateurs.

Écart départ-retour≈ 5 °C

d’où un débit d’eau important : voir le calcul du circulateur.

6Quelle puissance peut fournir votre plancher ?

La puissance d’un plancher chauffant dépend de trois choses : l’écart entre la température de l’eau et celle de la pièce, l’écartement des tubes et surtout le revêtement de sol, qui freine plus ou moins la chaleur. La surface du sol est limitée à 28 °C en moyenne dans les pièces de vie, et jusqu’à 33 °C en salle de bains selon la norme NF EN 1264 : un plancher ne donne donc guère plus de 90 W par m² dans un séjour.

Puissance d’un plancher chauffant à eau

Selon la température de l’eau et le revêtement.

1. L’eau et la pièce

2. Le sol

Puissance par m²——
Puissance de la pièce——
Température du sol——
Besoin couvert——

Estimation simplifiée d’après la méthode de la norme NF EN 1264, pour une chape de 4 à 5 cm au-dessus des tubes. Seule l’étude de l’installateur fixe les réglages définitifs. Pour les débits de chaque boucle, voir l’équilibrage hydraulique.

7Questions fréquentes

Quel revêtement de sol choisir ?

Le carrelage et la pierre transmettent le mieux la chaleur. Un parquet ou un sol souple conviennent s’ils sont compatibles avec le plancher chauffant ; évitez les moquettes épaisses, qui isolent.

Le plancher chauffant est-il lent à réagir ?

Oui, sa chape lui donne une forte inertie. On le règle avec une loi d’eau et on évite les grands écarts de température entre le jour et la nuit.

Peut-on en installer en rénovation ?

Oui, lors d’une rénovation lourde, en prévoyant l’épaisseur nécessaire. Des systèmes minces existent quand la hauteur disponible est limitée.

Rafraîchir avec un plancher : quelles précautions ?

L’eau ne doit pas être trop froide pour éviter la condensation sur le sol : la pompe à chaleur la limite vers 18 °C, souvent avec une sonde d’humidité.

À retenir

  • Basse température, chape isolée, sol à 28 °C maximum : plus aucun inconfort.
  • Invisible, silencieux, sain et très confortable.
  • Environ 2 °C de consigne en moins pour le même confort.
  • Idéal avec une pompe à chaleur, qui permet aussi de rafraîchir l’été.
