Les technologies du chauffage expliquées simplement
Inverter, condensation, captage géothermique, résistance stéatite, VMC double flux… Les fiches techniques emploient des termes qui décident pourtant du confort et de la facture. Ce lexique illustré présente les principales technologies du chauffage, de l’eau chaude, de la climatisation et de la ventilation.
- Pompes à chaleur
- Chaudières
- Ventilation
1Pompe à chaleur : aérothermie et Inverter

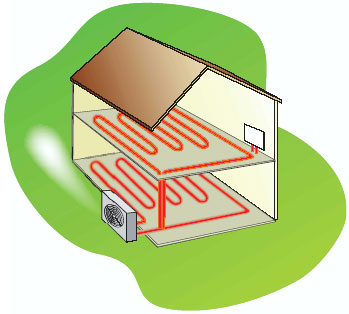

L’aérothermie
Une pompe à chaleur air/eau capte les calories de l’air extérieur, même froid, et les transfère à l’eau du chauffage grâce à un fluide frigorigène. Pour 1 kWh d’électricité consommé, elle en restitue 3 à 4 sous forme de chaleur. C’est la solution quand le terrain ne se prête pas à la géothermie.

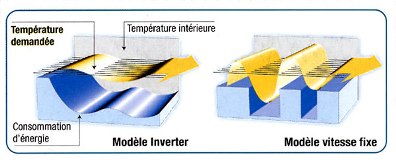

La technologie Inverter
Un compresseur classique fonctionne en tout ou rien : il démarre à pleine puissance, s’arrête, redémarre. Avec l’Inverter, la vitesse du compresseur varie en continu pour fournir exactement la puissance nécessaire. Résultat : une température plus stable, moins de démarrages, moins de bruit et une consommation nettement plus faible. Elle équipe aujourd’hui la quasi-totalité des pompes à chaleur et des climatiseurs.
2Géothermie : trois façons de capter la chaleur du sol
| Captage | Principe | Pour qui ? |
|---|---|---|

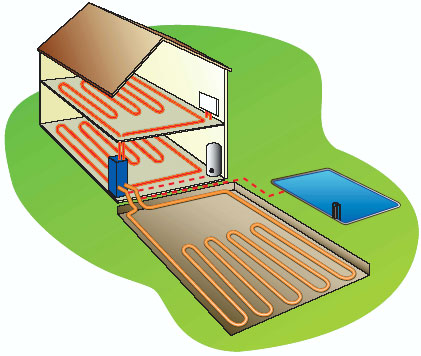

| Horizontal | Des tuyaux enterrés à 0,6 à 1,2 m sur une surface de 1,5 à 2 fois la surface chauffée | Grand terrain dégagé, le moins coûteux |

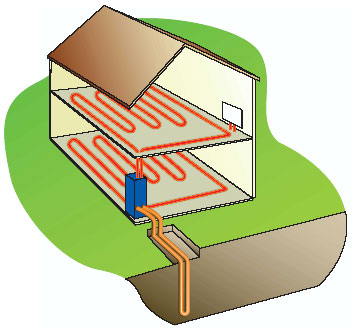

| Vertical | Une ou plusieurs sondes dans des forages, souvent de 50 à 100 m | Petit terrain ; performances très stables |

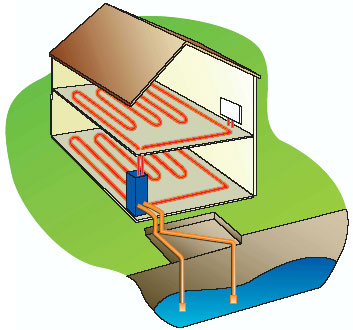

| Sur nappe | Un forage puise l’eau de la nappe, un second la réinjecte | Nappe accessible et suffisante ; démarches préalables |
3Chaudières : basse température et condensation
Une chaudière basse température adapte la température de l’eau au temps qu’il fait, de 30 à 75 °C environ, au lieu de rester en permanence à 70 ou 80 °C. Elle consomme moins à la mi-saison.

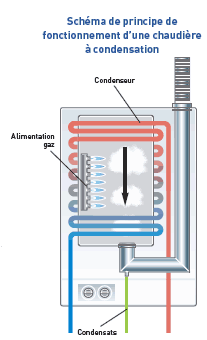

Une chaudière à condensation va plus loin : elle refroidit les fumées jusqu’à condenser la vapeur d’eau qu’elles contiennent, et récupère la chaleur ainsi libérée. Son rendement atteint 108 à 109 % sur le pouvoir calorifique inférieur, contre environ 90 % pour une ancienne chaudière. Elle est devenue la norme pour les chaudières neuves, et donne le meilleur d’elle-même avec une eau de retour froide, comme celle d’un plancher chauffant.
4Solaire thermique : capteur et thermosiphon

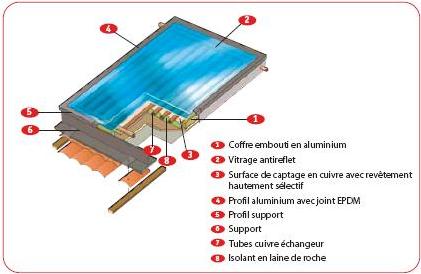

Le capteur solaire
Dans un capteur plan, un absorbeur noir, muni de tubes où circule un liquide antigel, chauffe au soleil. Il est enfermé dans un coffre isolé et vitré qui crée un effet de serre. Les capteurs à tubes sous vide, mieux isolés, conviennent aux climats plus froids.
Le thermosiphon
Le ballon est placé plus haut que les capteurs : l’eau chauffée, plus légère, monte naturellement vers le ballon et l’eau froide redescend vers les capteurs. Pas de pompe ni de régulation, mais un ballon exposé dehors, d’où un usage surtout dans les régions chaudes et outre-mer.
5Chauffe-eau électrique : les résistances

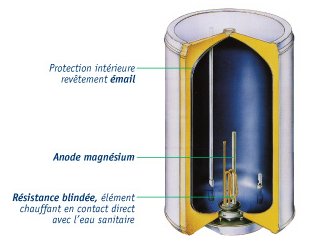

La résistance blindée
Plongée directement dans l’eau, elle chauffe vite et coûte peu, mais s’entartre ; son remplacement impose de vidanger le ballon.

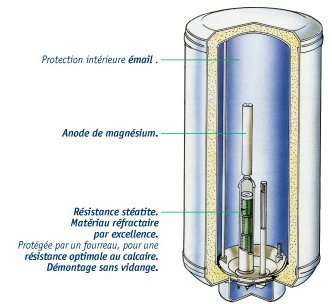

La résistance stéatite
Un filament enroulé sur une céramique, logé dans un fourreau étanche : elle ne touche pas l’eau, s’entartre peu et se change sans vidange.
Contre la corrosion, la cuve est protégée par une anode : en magnésium, elle s’use et se remplace ; à courant imposé, alimentée électriquement, elle ne s’use pas et protège durablement la cuve.
6Climatisation : condensation par air ou par eau
Un climatiseur doit évacuer à l’extérieur la chaleur retirée des pièces. Cette étape se fait dans le condenseur.
Par air
Le cas le plus courant chez les particuliers : le ventilateur de l’unité extérieure souffle l’air sur le condenseur, comme le radiateur d’une voiture.
Par eau
Le condenseur cède sa chaleur à un circuit d’eau. Réservé à certains bâtiments, quand une unité extérieure est impossible ou indésirable.

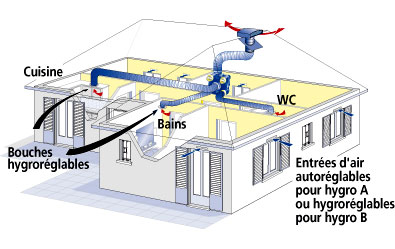

7Ventilation mécanique contrôlée
La VMC renouvelle l’air du logement : l’air neuf entre dans les pièces de vie, l’air vicié est extrait dans la cuisine, la salle de bains et les WC.
| Type | Fonctionnement |
|---|---|

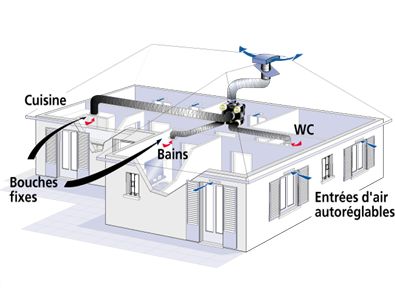

| Simple flux autoréglable | Débit constant, entrées d’air au-dessus des fenêtres |
| Simple flux hygroréglable A | Bouches d’extraction qui s’ouvrent selon l’humidité |
| Simple flux hygroréglable B | Entrées d’air et bouches d’extraction hygroréglables : moins d’air chauffé inutilement |

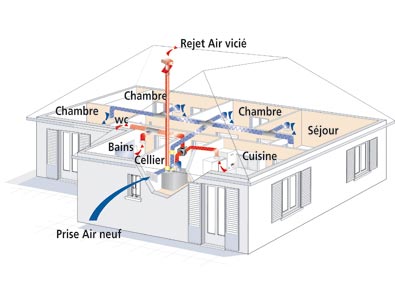

| Double flux | Un échangeur récupère la chaleur de l’air extrait pour réchauffer l’air neuf, jusqu’à 90 % |
| VMC gaz | En immeuble collectif, extraction commune des pièces humides et des fumées de chaudières gaz, avec dispositif de sécurité |
8Le calorifuge
On appelle calorifuge l’isolant qui entoure les tuyaux, les ballons et les gaines : coquilles de mousse, laine minérale, manchons en caoutchouc. Dans un garage, une cave ou des combles non chauffés, calorifuger les tuyaux de chauffage et d’eau chaude évite de perdre de la chaleur avant qu’elle arrive aux radiateurs et aux robinets. Pour la climatisation, il empêche aussi la condensation sur les liaisons froides.
9Questions fréquentes
Qu’est-ce que la technologie Inverter ?
La vitesse du compresseur varie en continu pour fournir exactement la puissance nécessaire, au lieu d’alterner marche et arrêt : température plus stable, moins de bruit et consommation nettement plus faible.
Quel est le rendement d’une chaudière à condensation ?
108 à 109 % sur le pouvoir calorifique inférieur, contre environ 90 % pour une ancienne chaudière. Elle donne le meilleur d’elle-même avec une eau de retour froide, comme celle d’un plancher chauffant.
Résistance blindée ou stéatite : quelle différence ?
La résistance blindée plonge dans l’eau : elle chauffe vite mais s’entartre, et son remplacement impose de vidanger le ballon. La résistance stéatite est logée dans un fourreau : elle s’entartre peu et se change sans vidange.
Quel captage choisir pour une pompe à chaleur géothermique ?
Le captage horizontal, le moins coûteux, demande un grand terrain (1,5 à 2 fois la surface chauffée). Les sondes verticales de 50 à 100 m conviennent aux petits terrains. Le captage sur nappe suppose une nappe accessible et des démarches préalables.
À retenir
- Inverter : une puissance qui s’adapte au besoin, moins de consommation et de bruit.
- Condensation : la chaleur des fumées récupérée, un rendement jusqu’à 109 % sur PCI.
- Géothermie : captage horizontal, vertical ou sur nappe selon le terrain.
- VMC double flux : jusqu’à 90 % de la chaleur de l’air extrait récupérée.
